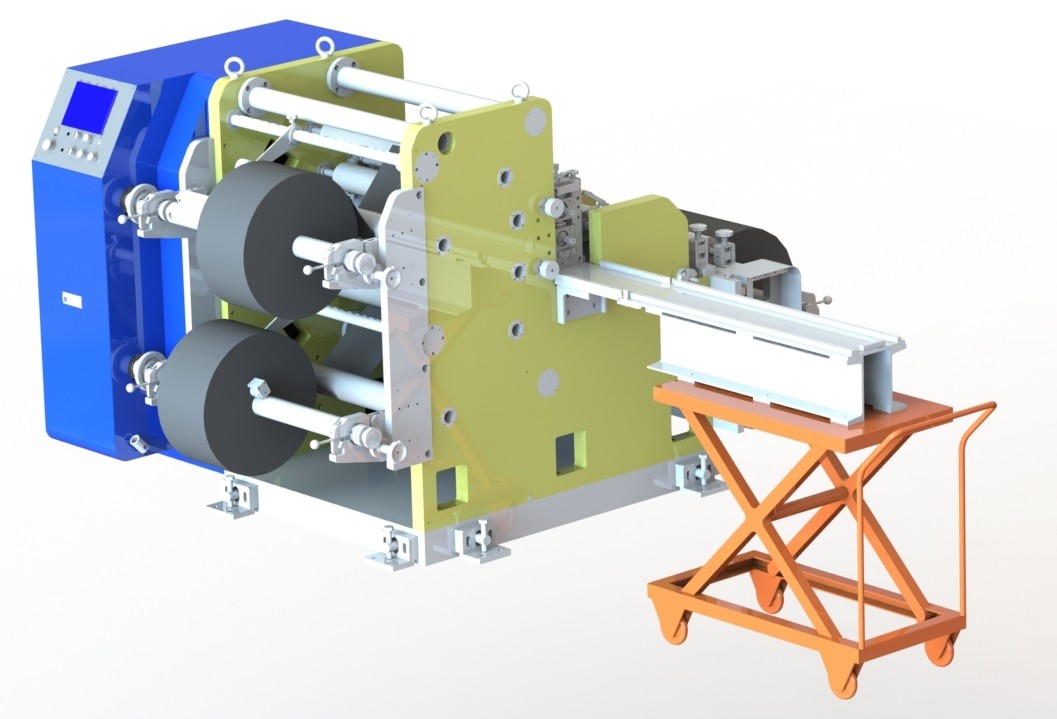

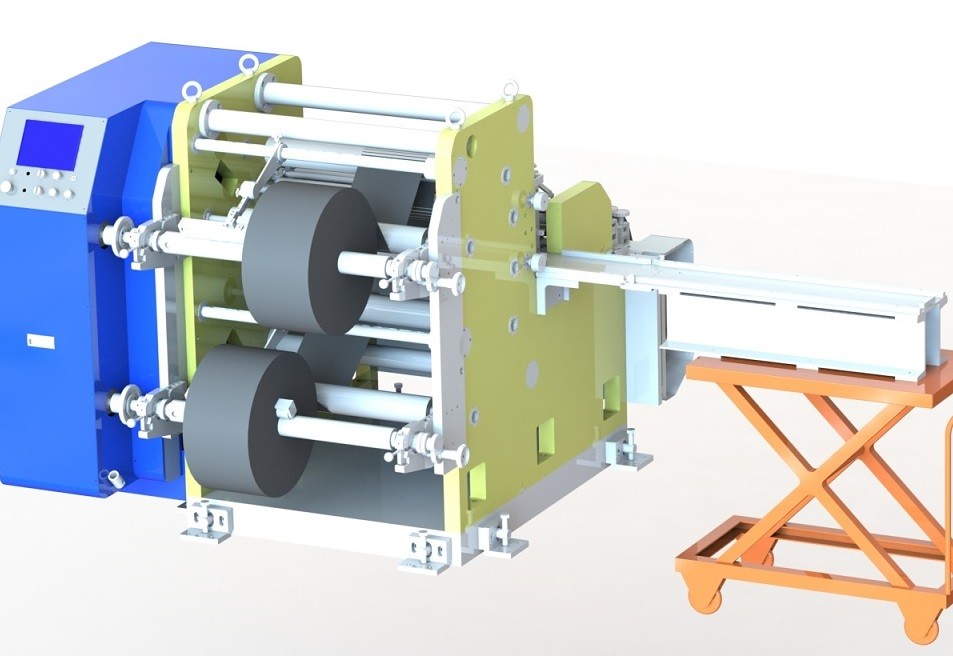

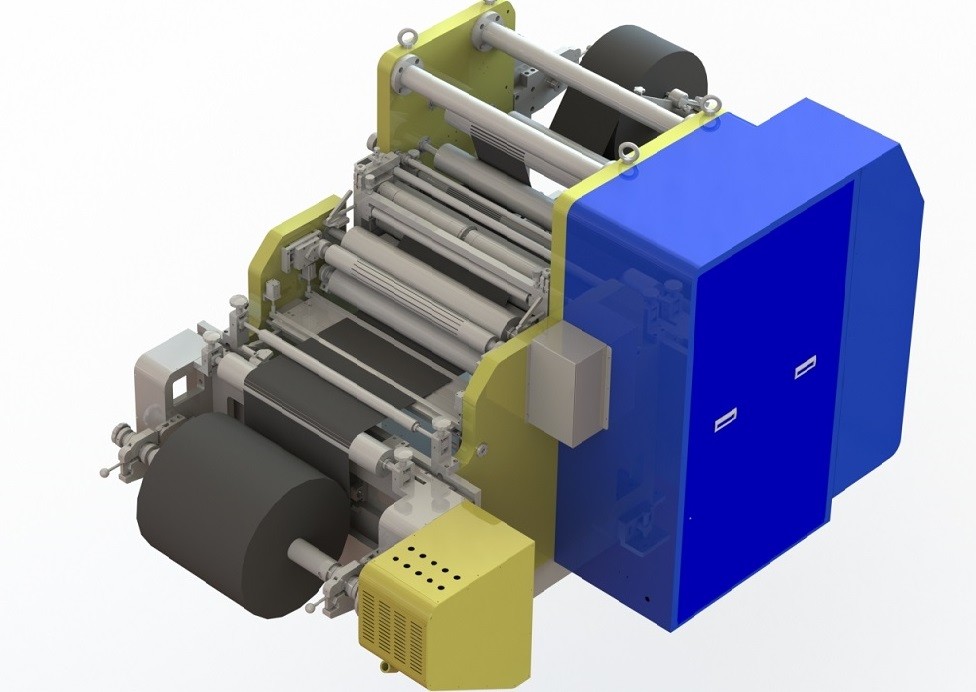

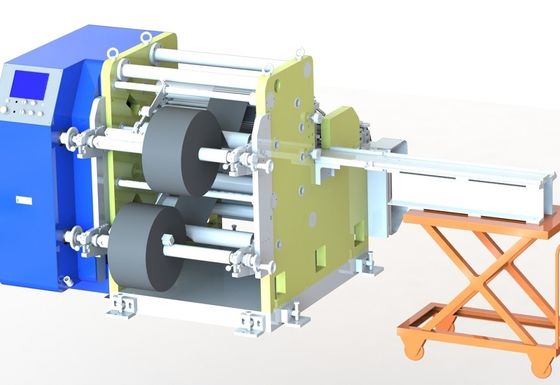

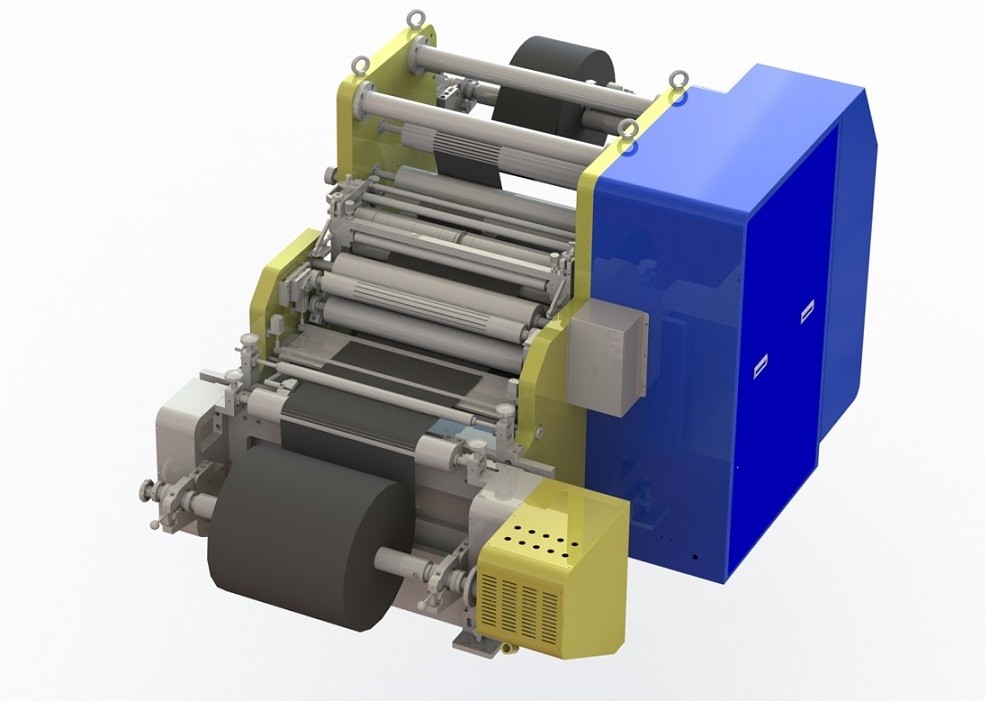

Машина плиты батареи лития автоматическая разрезая, сборочный конвейер блока батарей иона Li
1. функции прибора:
Оборудование машины разрезая машины одиночное главным образом использовано в металлургии, электронике, электричестве, электрическом и электрические соединители, электронные блоки, электропитание, солнечное фотовольтайческое, автомобильное, судостроение, игрушки, оборудование, материалы, диафрагма части поляка батареи, ядр трансформатора, аморфические прокладки изолируя диафрагмы, реактора ядра ферросплава, прибора импеданса, замотки ядра сварочного аппарата электрической сварки, продуктов нержавеющей стали, металлических продуктов, ремесел, бумаги. Упаковочные материалы и другая обрабатывающая промышленность. Характеристики продукта: смогите отрезать ультратонкую прокладку, узкую полоску, никакой заусенец, прокладку металла высокой точности. Качество продукции имеет отечественный предварительный уровень. Применимый к стальному поясу. Медь. Алюминиевый пояс. Реагент и неметаллическая материальная ультра-точность разрезая оборудование для обработки самого тонкого 0,02 1 mm узкой части mm и как никель, медь, алюминий, титан, нержавеющая сталь, аморфическая лента и другие виды пояса металла, самая быстрая скорость продукции до 200 m/min и особенный материал. Со стабильностью хороша. Отрегулируйте степень большой, высокой точности. Точный workmanship. Конфигурация. Цена разумна, etc
1.2. Основные функции машины equipmentthe непрерывной отрезая принимают консольные остатки инструмента структуры, которые удобны для совмещения и для изменения инструмента. Он может также обеспечить верхний инструмент лезвия или двойную приостанавливанную структуру ножа, тип инструмент лезвия.
1) замотка принимает независимое напряжение оси расширения воздуха с разницой в выскальзывания, однородным натяжением в каждом разделе, и вверх-вниз вывихиванием обматывая после того как куски разделены в прокладки; И автоматическое управление напряжения поляка, перематывать материальный пояс ясный, вся деятельность совсем принимает управление входного сигнала взаимодействия человека и машны, и имеет функцию соединения пояса, переноса, быстро идти, щетки, etc., умный непрерывный splitter.
2) вал резца slitter управляется мотором сервопривода, верхний и более низкий slitter управляется мотором сервопривода соответственно, разница slitter, лист поляка slitter не имеет меньшую деформацию и никакую пульсацию.
3) польза высокоточного свертывая резца для непрерывный отрезать, соответствующего для алюминиевой фольги, медной фольги как субстрат для непрерывным поляка покрытого зазором, высокой точности вырезывания, режущей кромки без заусенца, отсутствие морщинок;
4) высокая режа скорость, механическая скорость дизайна 40m/min;
5) с замоткой напряжения управлением PLC постоянн;
6) вал расширения воздуха использован для разматывать, который можно вращать для того чтобы принять материалы и платформу грузоподъемника для того чтобы принять материалы;
7) рамка инструмента принимает нажатую-вне передвижную рамку инструмента и оборудована с автомобилем шкафа, делая ее легкий изменить ножи;
8) инструмент имеет высокую точность, не осуществляет никакой зазор режа, можно использовать повторно, значительно сохраняет цену;
9) постоянн управление напряжения во время разматывать, отрезать и обматывать up-down;
10) скорость проконтролирована системой мотора сервопривода с stepless изменением скорости, и осуществлена синхронизация всех частей;
12) сверните вверх с правителем, удобным для) системы обнаружения CCD material.13 смогите быть добавлено, что к автомату для резки отметить неполноценные части поляка (нужно быть определенным в контракте)
2. Входящие материалы и технические характеристики изделия соответствующие для оборудования
|
НЕТ. |
содержание |
спецификация |
|
1 |
диаметр крена: |
максимальное Φ500㎜ |
|
2 |
Вес разматывать: |
Max450kg |
|
3 |
olling диаметр барабанчика: |
Φ3» (Φ76.2mm) |
|
4 |
Ширина фольги |
Max650mm |
|
5 |
Толщина фольги |
Медная фольга: 7-20μm; алюминиевая фольга: 10-25μm; |
|
6 |
Ширина катушки: |
максимальная ширина разрезать материальное покрытие: max650mm |
|
7 |
Разделите толщину поляка: |
50~300μm |
|
8 |
Обматывая диаметр: |
максимальное Φ500㎜. |
|
9 |
Диаметр вьюрка: |
Φ3» (внутренний диаметр) |
3, основные технические параметры оборудования:
|
НЕТ. |
Имя проекта |
Технические параметры |
|
1 |
Положите крен типа: |
Выпрямляя точность ±0.1mm, выпрямляя расстояние ±60mm, точность разматывать ≤± 0.2mm, и ролик проводника принимает анодный алюминиевый ролик. |
|
2 |
Ряд и точность управлением напряжения разматывать |
20-100N, ±1N |
|
3 |
Разматывая ход и точность управлением отступления: |
±50mm, ±0.2㎜. |
|
4 |
Механическая скорость: |
Max40m/минута (непрерывные регулируемые) |
|
5 |
Резать пропускную способность: |
≥10m/min |
|
6 |
Вырезывание и спецификации: Ширина вырезывания: 2 модели (специфическое письменное общение ширины) |
Стандартная режа ширина: 2 | 3 части согласно процессу вся машина оборудованы с набором остатков инструмента, включая голову и гидравлический поднимаясь автомобиль для изменения инструмента: (остаток дополнительной части будет определен в контракте. Если не определенный, согласно конфигурации технических данных стандартной. |
|
7 |
Точность ширины вырезывания: |
Точность ширины вырезывания: ±0.05㎜; |
|
8 |
Влияние вырезывания: |
Отсутствие заусенцы или волны; |
|
9 |
Заусенец поляка (включая одиночные и двойные покрытые шлихты и фольги) |
За покрывая поверхностью листа поляка: продольный заусенец ≤10 m (вертикальное размещение листа поляка: за поверхностью листа поляка), горизонтальный заусенец ≤16 m (горизонтальное размещение листа поляка: за поверхностью листа листа листа поляка)). |
|
10 |
Срок службы ножей |
Положительная одевая жизнь инструмента metersThe ≥ 100 000 жизни инструмента зоны фольги рассвета ≥ 200 000 жизни инструмента зоны metersNormal отрицательной одевая области ≥ 200 000 метров Жизнь резца отрицательной зоны фольги рассвета ≥ 200 000 метров |
|
11 |
Серпентин поляка (гнуть режа направления поляка): |
Часть ≤1.0mm/1300mm катода гнуть, часть ≤1.0mm/1300mm положительного поляка гнуть |
|
12 |
Бренд ножа для разрезания: Отечественный нож сплава |
Режим структуры диска ножа, путем изменение размера прокладки для того чтобы отрегулировать режа нож Φ размера, верхних и нижних 130 mm в диаметре, минимальном диаметре пользы: Φ 126 mm. |
|
13 |
Умные особенности счисления: |
Полная режа длина, втягивающ и коэффициент напряжения разматывать, верхних и низких режа скорости, сползая давление вала, срок службы инструмента, разнообразия продукта, скорость вырезывания машины, режущ метры могут быть установили и сохранили на экране касания, удобном вычерчивании и управлении производственным процессом. |
|
14 |
Сигнал тревоги недостатка: |
Все недостатки будут сигналом тревоги показанным на экране касания, и пункты недостатка автоматически будут показаны для легкого обслуживания. Индикаторная лампа лампы аварийной сигнализации 3 цветов, подсказка экрана касания. |
|
15 |
Электротехническое оборудование: |
Однофазные 380V/30A/50Hz; Потребление воздуха (обжатый воздух): 300L/Min; Полная сила: о 6Kw; Давление источника воздуха (обжатый воздух) > 6 требований к kg/cm2Gas: отсутствие воды, отсутствие масла, фильтрованного чистого воздуха. Оперативная среда: ℃ комнатной температуры 20-40; 30-70% влажность. |
|
16 |
Обматывая ширина: |
min30mm~max670mm |
|
17 |
Обматывая точность: |
±0.5mm. |
|
18 |
Обматывая ряд управлением напряжения |
Одиночный вал: 5-50N |
|
19 |
Избавление края:
|
Почистьте ролик щеткой зажимая прибор собрания, напряжение отхода края смогите быть отрегулировано вручную; Утиль ≥5mm края |
|
20 |
Тариф вращения прибора: |
≥95% |
|
20 одних |
вес |
2.5T |
|
22 |
Цвет прибора |
Стандартный цвет теплый серый цвет |
|
23 |
Прикрепленный с |
Китайские руководство деятельности и руководство по уходу и обслуживанию оборудования, купили части ручные и другие материалы |
|
24 |
Примечание: пожалуйста обеспечьте клиента с поляком (согласно обстановке на данный момент положительного и отрицательный) машина теста крена (около 500m длиной) |
|
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. En
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
