Сварочный аппарат лазера плиты крышки батареи, Semi автоматический сборочный конвейер блока батарей
1, обзор оборудования показано в следующей таблице
| Название прибора | Сварочный аппарат квадратной крышки |
| Требования к электропитания |
Трехфазное 380V±5%, 50Hz Расклассифицированная сила: ≤12KW Расклассифицированное течение: ≤60A |
| Экологические требования | Влажность 10-90% температуры 5-40℃/ |
| Требование поставки газа |
Воздух < 0=""> Азот < 0=""> |
| Рабочее временя | 24H (работа в непрерывном режиме) |
| Интенсивность отказов | ≤2% (только причиненный оборудованием) |
| Проценты пропуска | ≥98% (исключая анормалных входящих материалов) |
| комплектовать штаты | 1 человек (нагружая и разгружая) |
| Эффективность оборудования | 1 PPM или более высокий |
Оборудование главным образом состоит из хозяина лазера и сваривая рабочего места.

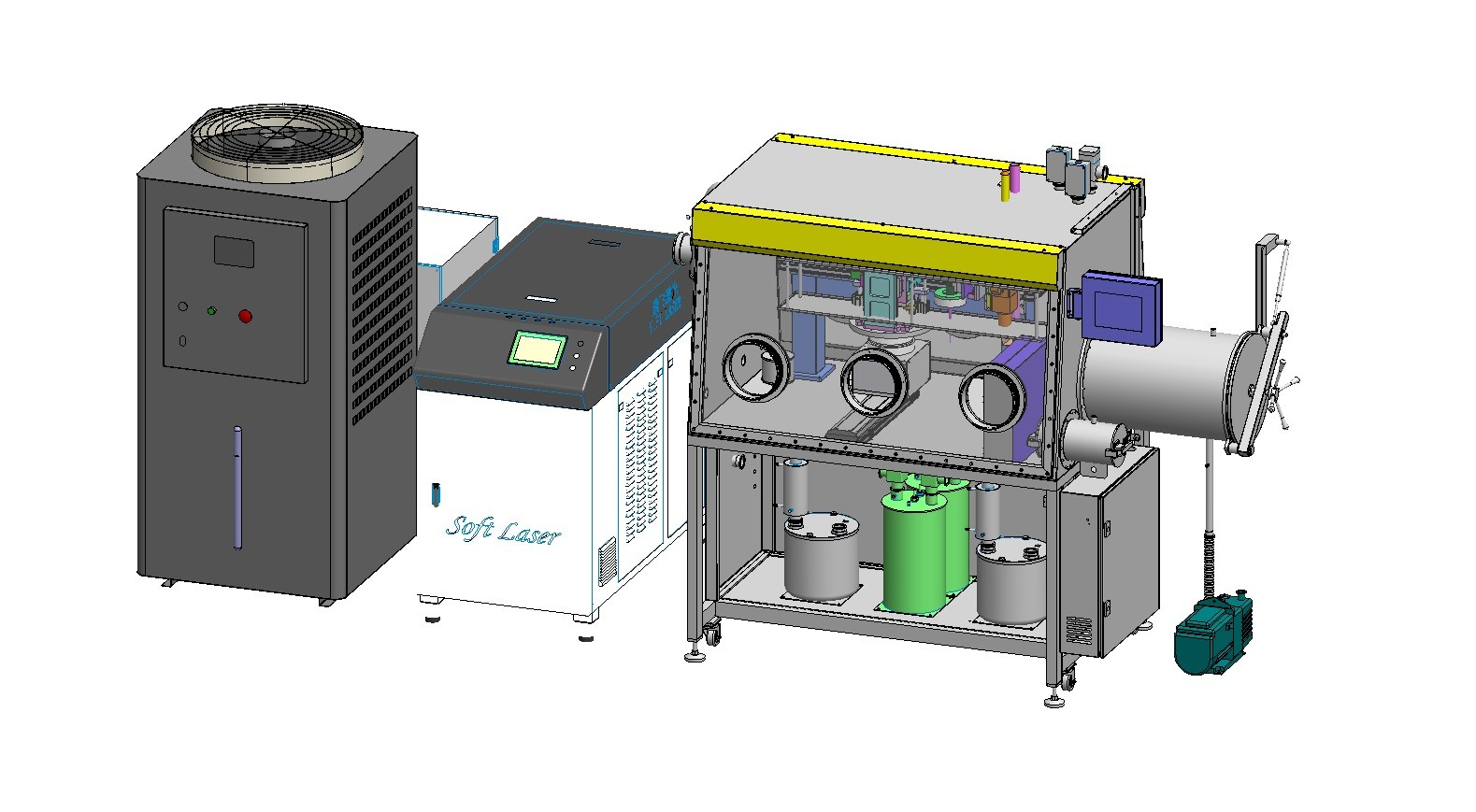

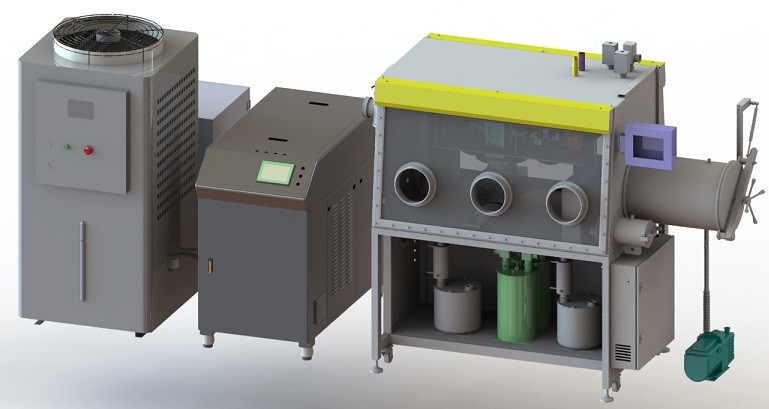

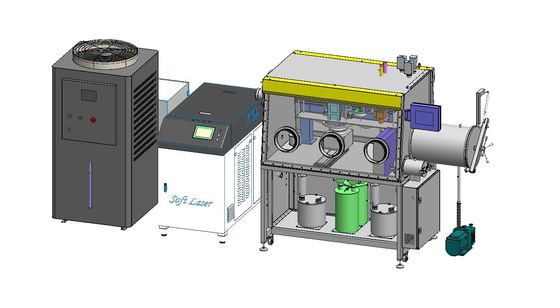

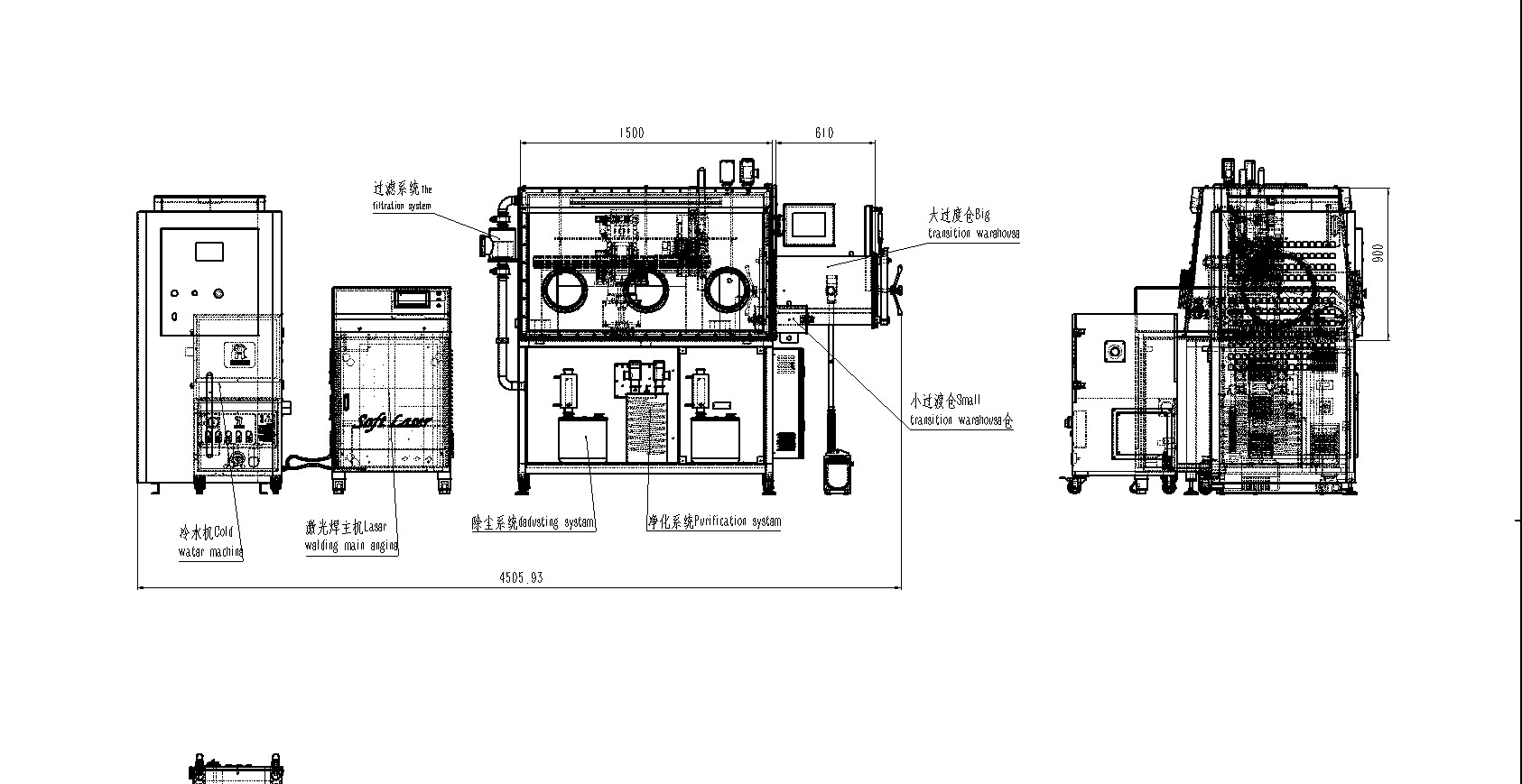

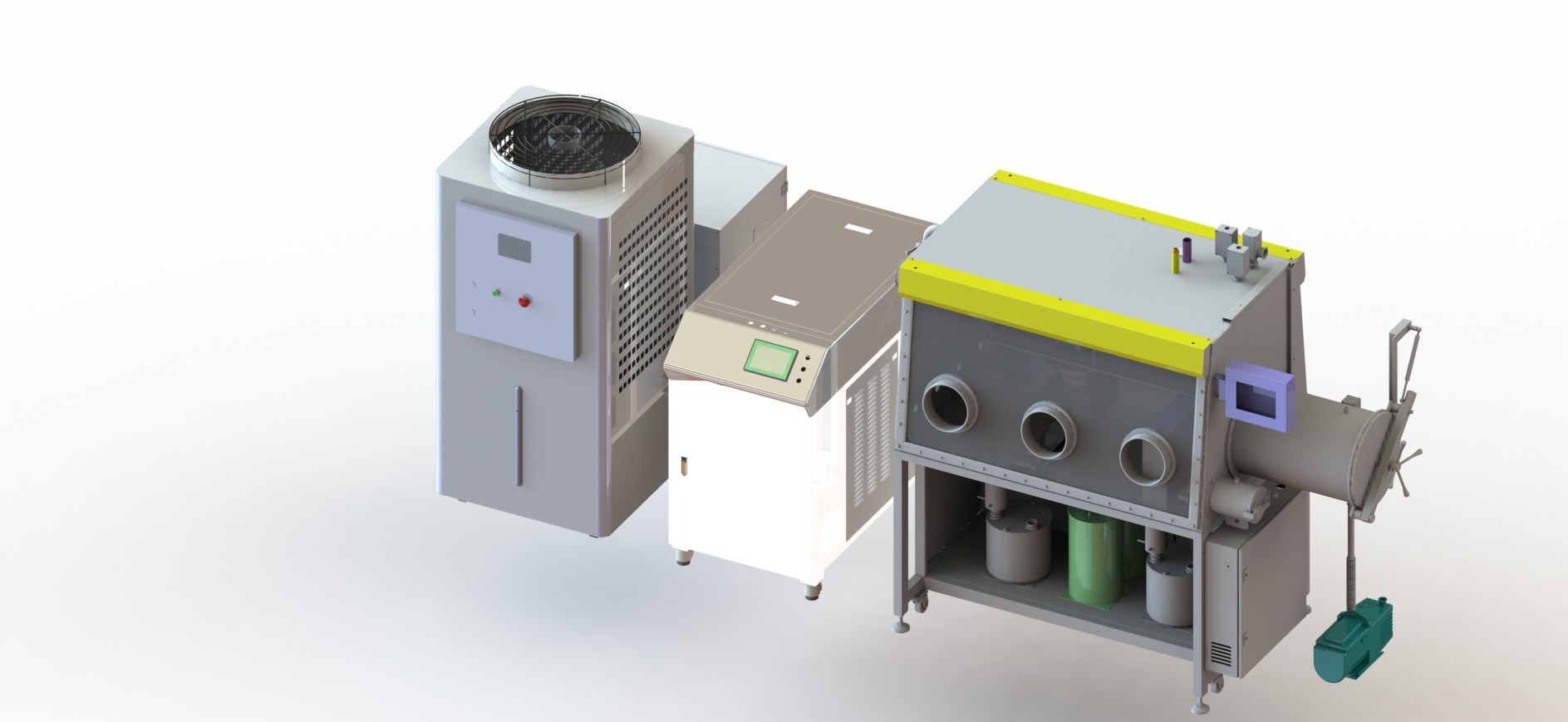

Структура оборудования показана ниже
3, конфигурация оборудования
Основная конфигурация оборудования показана в таблице ниже
| блок | инструкции | Количество | |
| Сваривая станция | Сваривая система приспособления | 1 | |
| Система движения лазера | Трехосный | 1 | |
| Система мониторинга | 1 | ||
| Сваривая система защиты | 1 | ||
| Система пыли очищая | 1 | ||
| очищая система | столбцы | 2 | |
| Сваривая система управления | 1 | ||
| Хозяин лазера | лазер | W Interpublic/2000 | 1 |
| Машина водяного охлаждения | P DOLUYO/2 | 1 | |
| Лазер сварил совместное | импорт | 1 | |
Сваривая блок главным образом включает систему движения, сваривая систему защиты, систему мониторинга, приспособление, систему пыли очищая и сваривая систему управления. Сваривая таблица показана в диаграмме ниже.
Система мотора
Система движения принимает точный трехосный механизм движения, и свои технические параметры следующим образом.
| Параметры деталя | Типичные значения |
| Ход оси x | 500 mm |
| Отключение y | 400 mm |
| Ход оси z | 400 mm |
| Ось XYZ располагая точность | +/- 0,01 mm или более менее |
| Скорость интерполяции оси XYZ | 250 mm/s или более менее |
| X, привод Y-osи | Мотор сервопривода |
| Водитель оси z | Мотор сервопривода (с тормозом) |
| Ось вращения | 0-360°, 0-100rpm |
Система мониторинга
Для удобства отладки и контроля оборудования, сваривая таблица оборудована с коаксиальной системой мониторинга.
Примите коаксиальную систему мониторинга CCD, CCD с перекрестным проводом, монитором установленным на операционный стол, используемый для того чтобы контролировать качество выравнивания и сваривать workpiece сваривая.
Фактор увеличения: ×20
Дисплей: 8,5" LCD
Сваривая система защиты
Для предотвращения сварить оксидацию, улучшить сваривая тариф качества и пропуска, оборудование оборудовано с прибором предохранения от инертного газа. Примите коаксиальные или параксиальные трубы воздуха, переключатель автоматически или вручную проконтролированный клапаном соленоида.
Средство газа: азот или аргон, подача газа etc. и давление регулируемые.
Сваривая система управления
Сваривая система управления главным образом состоит из PLC, взаимодействия человека и машны и так далее.
Режим ручной операции поддержки и автоматической деятельности
Падение медленного подъема силы лазера поддержки медленное
Режим функции ремонта поддержки сваривая
Интерполяция поддержки линейная и круговая
Дисплей отсчета емкости одиночного переноса поддержки
Скорость движения поддержки и другие сваривая параметры регулируемые
Испытание и контролировать сигнала I/O поддержки
Подсказка в реальном времени сигнала тревоги недостатка поддержки
Система пыли очищая
Своевременный и эффектно поглотить дым и пыль произведенные путем сваривать, держите сваривая рабочую зону для того чтобы очистить, и предотвратить влияние дыма и пыли на сваривая качестве, оборудование оборудовано с очистителем дыма и пыли.
Очиститель дыма и пыли главным образом составлен куря порта, транспортирующ трубу, вентилятор колеса, сетку фильтра и очищенный хлопок.
Сваривая система приспособления:
Для того чтобы приспособиться к различным сваривая методам технологии батареи сваривая, сваривая платформа приспособления принимает вращая структуру мотора, которая может унести вращение степени 0-360 автоматическое непрерывное, и угол вращения может быть набором на экране касания. Точность регулировки нет больше чем -0.1mm (1' на вращении), и скорость регулировки от 0 к 100rpm, которое можно регулировать непрерывно.
Основные технические параметры очистителя дыма показаны в следующей таблице
| Параметры деталя | Типичные значения |
| Максимальный том воздуха | После 318 m/h |
| Самое большое давление ветра | 290 mbar |
| Шум | db 50 или более менее |
| Материал фильтра | PTFE |
| Зона фильтра | ㎡ 9 |
| Точность фильтрации | 0,3 1 um |
| Эффективность фильтрации | 99% |
| Диаметр воздуховода | Внешний диаметр Ø 50 mm |
| Путь сажи очищая | Автоматические удаление золы + собрание пыли ящика |
| Том сборника пыли | 20 l |
| Ранг защиты | IP55 |
| Вес | 180 kg |
| размер | 650 w * 650 d * h 1419 (mm) |
| Требования к электропитания |
AC380V, 50 hz Расклассифицированная сила 4KW Расклассифицированное течение: 10A Связывающ проволокой 3 p + n + PE |
| Экологические требования | 5-45 температура ℃; 10-90% влажность |
Хозяин лазера состоит из лазера, водяного охлаждения и лазера сваривая головы
Лазер ИСПОЛЬЗУЕТ лазер волокна Китая максимальный непрерывный. См. таблицу ниже для основных технических параметров
| Параметры деталя | Типичные значения |
| Сила максимального выпуска продукции | W. MFSC-2000. |
| Работая режим | Непрерывный/ИМП ульс |
| Ряд регулировки силы | 10% до 100%. |
| Световой луч выхода | Луч света |
| Стекловолокно |
Длина 10m диаметра ядра 50um Совместное QBH |
| Нестабильность энергии | Плюс или минус 2% или |
| Длина волны лазера, | 10 nm до 1070 nm + |
| Качество света | 5 mm или более менее. Mrad |
| Непрерывное рабочее временя | 24 часа |
| Охлаждая средство | Деионизированный или дистиллированная вода |
| Система тарировки | Индикация красного света полупроводника |
| Вес | < 300="" kg=""> |
| Требования к электропитания |
AC380V плюс или минус 10%, 50/60 hz Расклассифицированное power7KW Расклассифицированное течение: 10A Связывающ проволокой 3 p + n + PE |
| Экологические требования |
температура 10 и 40 ℃ 10-90% влажность |
Водяное охлаждение стандартные оборудованное лазером Китая максимальным, и принимает холодильный агрегат воды двойника высокой точности теплый
См. таблицу ниже для основных технических параметров
| Параметры деталя | Типичные значения |
| Refrigerating емкость | 5 kw |
| Том танка | 100 l |
| хладоагент | R22 |
| Ряд контроля температуры воды |
℃ лазера 22 +/- 1 Оптически 27 +/- 1 ℃ |
| Функция сигнала тревоги | Уровень воды, низкая температура, высокая температура, перегрузка, etc |
| Требования к электропитания |
AC380V плюс или минус 10%, 50 hz 3 p + n + PE Расклассифицированная сила 3Kw Расклассифицированное течение: 10A |
| Экологические требования |
5-45 температура ℃ 10-90% влажность |
Голова заварки лазера принимает особенную голову заварки лазера для импортированного лазера волокна.
Особенности соединения заварки лазера:
Модульное проектирование, простая замена блока и коллокация
Зеркало защиты легко для того чтобы очистить и поддержать
Загерметизированный дизайн, пылезащитная и водоустойчивая, долгосрочная эффективная защита от загрязнения объектива и стекловолокно
Циркуляция воды охлаждая, обеспечивает непрерывную и стабилизированную работу, предотвратить выход лазерной энергии аффекта повышения температуры
См. таблицу ниже для основных технических параметров
| Параметры деталя | Типичные значения |
| Коллимировать блок | FC = 100 mm |
| Фокусировать на блоке | FF = 200 mm |
| Контролируя блок | Коаксиальный CCD, увеличение в реальном времени 20 раз |
| Защитить блок | Коаксиальный или параксиальный |
| Защитить зеркало | D30 x 2 mm |
| Вес | 2 kg |
6.1Equipment введено
Лицом к лицу интегрированная деятельность, с одностоечной деятельностью экрана блока очищения, управления PLC и касания, вакуумным насосом, поддержкой, закрытой коробкой со склонной работая поверхностью и отделяемым ветровым стеклом защитного стекла. В 99,999% источниках инертного газа, индекс кислорода воды чем 1 PPM
6.2Function
Инертный газ в бардачке обеспечивает циркуляцию через обеспечивая циркуляцию вентилятор и очиститель и непрерывно обезвожен и deoxygenated
Обезвоженный и deoxygenated материал можно регенерировать и процесс регенерации проконтролирован программой
Замена атмосферы в бардачке выполнена автоматического управления режим очищая клапаном
Давление внутри бардачка автоматического управления режим PLC, который может быть установил свободно
Необходим, что начинает вакуумный насос автоматически когда системе нужна она, вакуумный насос может осуществить автоматическую или ручную регулировку скорости, согласно потребности отрегулировать скорость откачки вакуума
Индекс кислорода воды: меньше чем 1 PPM;
Материал: 304 нержавеющая сталь, thickInner 3mm
поверхность: обработка wiredrawing нержавеющей стали
Экстерьер: покрашенный, белый
Ветровое стекло: наклоненное окно, прозрачное закаленное защитное стекло, 8 mm толстое
Рот перчатки: алюминиевый сплав, уплотнение колцеобразного уплотнения
Перчатки: бутил каучук, толщина 0.4mm, диаметр 8", длина 32"
Фильтр: 0,3 микрона, 1 напуск газа и 1 выход газа
Освещение коробки: Света СИД, установленные перед каждым окном
Интерфейс: 3 резервных интерфейса, DN 40 KF; 1 интерфейс электропитания (220V)
Внутренний размер; 1500mm9 (l) *1000mm (w) *900mm (h)
2) Большой танк перехода
Танк перехода
Размер: Диаметр 450mm, длина 600mm
Материал: нержавеющая сталь 304
Поверхность: почищена щеткой внутренняя поверхность, наружная поверхность покрашена (белый)
Приложение
Сползать поднос: нержавеющая сталь 304
Дверь: двойная дверь, анодированная алюминиевая окись, 10mm толстое, вертикальная деятельность, с поднимаясь механизмом
Манометр: аналоговое представление
Контроль
Деятельность экрана касания клапана соленоида автоматическая, деятельность экрана касания клапана соленоида автоматическая, ключ для того чтобы выполнить деятельность большой камеры перехода, а именно автоматический вакуум и воздух три раза.
Вакуумный насос Эдвард, модель; RV8, может быть начато вручную или PLC, расход потока 8m3/h, может вакуумировать камеру перехода, и держит баланс давления камеры, окончательного вакуума вакуумного насоса ≤2x10-1pa, работник может отрегулировать скорость вакуумного насоса.
3) Небольшой танк перехода
Танк перехода
Диаметр 150mm, длина 300mm, и длина в коробку 100mm
Материал: 304 нержавеющая сталь, отделяемая кабина,
Поверхность: почищена щеткой внутренняя поверхность, наружная поверхность покрашена (белый)
Приложение
Дверь: двойная дверь, тип кнопки-вниз, трапецоид с передвижной плитой скольжения
Манометр: аналоговое представление
Контроль
Ручная операция ручного клапана
4)система циркуляции очищения газа 1set
столбец 4.1Purification
Функция: воздухонепроницаемый, обезвоживающ и раскисляющ
Материал контейнера: нержавеющая сталь 304
Материал очищения: медный катализатор: 5 kg;
Молекулярная сетка: 5kg
Емкость очищения: обескислороживание: 60L; В дополнение к воде: 2 kg,
Индекс кислорода воды: чем 1ppm
циркуляторная система 4.2The
Работая газ: азот, аргон, гелий
Емкость циркуляции: расход потока интегрированного вентилятора 90m3/h, которое можно преобразовать, и расход потока вентилятора можно отрегулировать согласно содержанию воды и кислорода.
Газ рециркуляции (аргон) должен поддерживать ранг согласно GOST10157-2016.
4.3regeneration
Деятельность: PLC автоматического управления режим процесс регенерации
Регенерированный газ: работая газ смешанный с водородом (водоподом 5-10%)
клапан 4.4The
Главный клапан: DN 40 KF, электропневматический угловой вентиль
Модулирующая лампа: клапан соленоида интегрированный, уменьшает тариф утечки
5)Система управления:
Функции: включая самодиагностирование, особенности отказа источника питания и само-начала, с управлением давления и приспособительными функциями; Режим автоматического управления, управление петли, защита секретности пароля; Управление блока используя экран касания PLC Сименс.
Управление давления: давление распределительного ящика и камеры перехода может быть установило свободно в + давление работы -10mbar, и систему можно автоматически защитить за + -12mbar;
Педаль ноги: контролируйте давление тела коробки облегчить деятельность поддержки и падения давления давления
6)Система индикации: Экран касания умные 700 PLC Сименс, состояние деятельности дисплея, давление коробки, запись системы, etc
7)Условие контроля системы вакуума
Вакуумный насос Эдвард, модель; RV8, может быть начато вручную или PLC, расход потока 8m3/h, может вакуумировать камеру перехода, и держит баланс давления камеры, окончательного вакуума вакуумного насоса ≤2x10-1pa
8) Анализатор кислорода
Ряд измерения: 0 | 1000ppm.
9)Анализатор воды
Ряд измерения: 0 | 500ppm
Оно имеет широкий диапазон применений, особенно для потребителей как производство батареи лития и металл-органический, которое может восстановить начальное состояние путем очищать и регенерировать программу, избегающ проблемы утиля после одного загрязнения.
10)Система удаления пыли
Расход потока интегрированного вентилятора удаления пыли 90m3/h, и оно оборудовано с обзорным иллюминатором фильтрационного чана и представления.
6. Условия принятия оборудования
случайное представление 6,1 документов, инструментов и списка запасных частей:
| Нет. | Материальное имя (данных) | количество | Представьте время | примечание |
|
1
|
Руководство деятельности оборудования: (включая следующее) описание оборудования 2,1 и инструкции по эксплуатации; оборудование 2,2 обслуживание и руководство ремонта: Краткое введение принципа деятельности оборудования; Общее механическое iagram собрания схемы размещения и компонента; Спецификация обслуживания смазки; Весь материал выше имеет китайское и русское |
1 набор
|
На доставке или прежде чем оборудование будет поставлено для польза
|
|
| 2 | Список упаковки и сертификат продукта | Когда доставка | ||
| 3 | Диаграмма электрической схемы, диаграмма программы PLC | 1/ | После получать полную оплату | |
| 4 | Пневматические диаграммы в оборудовании | 1 | После получать полную оплату | |
|
5
|
Рисовать нося частей и запасных частей | 1/ | Когда доставка |
Часть нося частей обеспечить Чертеж размера PDF |
| 6 | Приспособление основанный на рисуя дополнении No.1 | Рисуя No1,2,3 | Когда доставка | |
| 7 | Приспособление основанный на рисуя дополнении No.2 | Рисуя No1,2,3 | Когда доставка |
6,2 документа принятия: документы пре-принятия оборудования и документы окончательного принятия оборудования.
модель 6.2.1 принятий:
6.2.2 результата принятия: принятие будет проведено согласно техническому согласованию.
6.2.3 критери по пре-принятия:
пре-принятие 6.2.3.1 будет проведено на месте продавца;
6.2.3.2 содержание оборудования закончено и неповреждено, и соответствует к уместным обеспечениям контракта и технического согласования;
пре-принятие 6.2.3.3 главным образом проверит функции, технические индикаторы и возникновение оборудования, и дальше отрегулировать детали пре-принятия не-соответствуя согласно требованиям положил вперед покупателем. После того как регулировка будет завершена, товары будут поставлены с согласием покупателя.
пре-принятие 6.2.3.4 формирует сводку принятия;
6.2.4 критери по окончательных принятия
материалы 6.2.4.1 используемые для проверки соответствия условиям для того чтобы соотвествовать этого согласования;
официальное признание 6.2.4.2 будет проведено через 48 часов после нормальной продукции оборудования, и работа в непрерывном режиме будет проведена на 2 часа во время принятия. Точность сортировать продукты будет не более менее чем 95% (за исключением неполноценных входящих материалов), и тариф деятельности оборудования будет никакой более менее чем 90% (за исключением недостатков отремонтированных не позднее 10 минут);
принятие 6.2.4.3 будет присутствоваться на проектируя техниками обозначенными обеими партиями и отчет о принятия будет подписан совместно.
7. Права и обязательства продавца и покупателя:
| Нет. | проект | ответственность | Примечания ("* «значит затею партии) | |
| Покупатель | Продавец | |||
| 1 | Конструкция учреждения | О | Сделайте его как нужно | |
| 2 |
Материальный смешивать на месте продавца: Батарея (20 PCS) |
О
|
Быть обеспеченным на получении извещения от продавца | |
| 3 | переход | О | ||
| 4 | Разгружая регуляция | О | Положение установки места и обеспечить | |
| 5 | Условия оборудования поддерживая | О | ||
| 6 | Конструкция трубопровода для воздуха | О |
Давление должно быть стабилизировано и воздухи источник должен встретить требования уместные параметры |
|
| 7 | Электрическая конструкция | О | Независимый переключатель мощности необходим, и регулятор силы добавлен в случае необходимости | |
| 8 |
Проводка Воздух сверх |
О
|
Отдельный интерфейс источника переключателя воздуха и воздуха необходим | |
| 9 |
Вторичная проводка Связывать проволокой за исключением выше Подготовка кабеля |
О
|
Поверхностная проводка проводника использована между машинами | |
| 10 |
Установка и отладка Электричество, обжатый воздух, плита поляка, |
О | О | Arrange связало операторы, персонал обслуживания и технический персонал для того чтобы объединить |
| 11 |
тренировка 11,1 оператора поезда и персонал службы безопасности к приведитесь в действие оборудование правильно, так как служба безопасности может правильно и быстро общайтесь с отказы оборудования; 11,2 тренировка включает знание консервации все система управления и механический система и обеспечивает учебные материалы; 11,3 тренируя результатов: оператор умел в деятельности, и персонал службы безопасности может общаться с общими недостатками. |
О | О |
Покупатель обозначит операторов и обслуживание персонал. И зафиксированный, не произвольный замена; 2 свободное встречи обеспечил Возможность (тренировка на покупателе), третья обязанность: командировочные расходы.
|
| 12 |
Статья конфиденциальности 12,1 обоих партии будут обязал держать конфиденциальный все технические материалы и документы обеспеченными мимо другая партия и не сделайте так без разрешения другой партии Все середины передачи или утечка к третьим сторонам; 12,2 покупатель предпринимает не сделать так, ни позвольте другим третьим сторонам скопировать оборудование класса, в противном случае принесите все потери причиненные к продавцу. |
О
|
О | |
|
13
|
Послепродажное обслуживание: 13,1 не позднее один год от даты подписи сводки окончательного принятия, продавец будет ответственен бесплатно и своевременная гарантия за не-человеческие недостатки (продавец приедет на место покупателя через 48 часов после получать извещение о покупателя); 13,2 сверх одних года, продавец своевременный ремонт, только цена обязанности; |
О
|
О |
Безотказное время винта шарика и линейного подшипника под нормальным польза 80 000 часов; |
|
14
|
Обновление продукта: Потому что надувательство развитие человека техническое, подъема оборудования и улучшения представления, ответить требованию vendee продать человека к быть ответственный за подъем, продайте человека для того чтобы собрать для того чтобы преобразовать цену цены только |
О
|
О
|
|
8. Другие:
8,1 это техническое согласование и свое дополнение будут сосчитаны за основа для производства и принятия оборудования и будут поровну действительно как контракт приобретения.
8,2 это техническое согласование сделаны в 2 оригиналах, с одним, который держит каждая сторона продавца и покупателя, и вступают в силу после быть подписанным и загерметизированным обеими партиями.
8,3 дела не упомянутого в этом техническом согласовании будут установлены обеими партиями через переговоры.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
