Машина для прикрепления этикеток кожуха батареи цифров сотового телефона, сборочный конвейер блока батарей
1, профиль

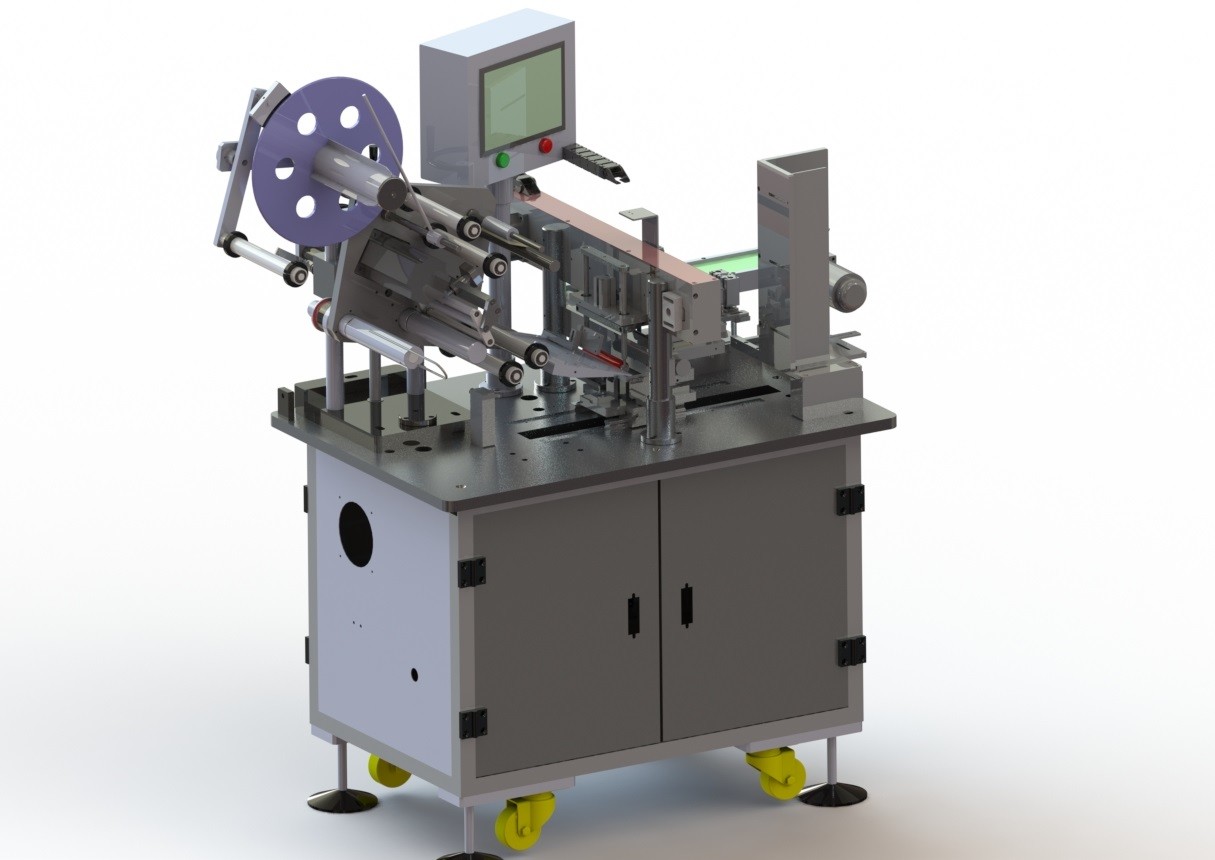

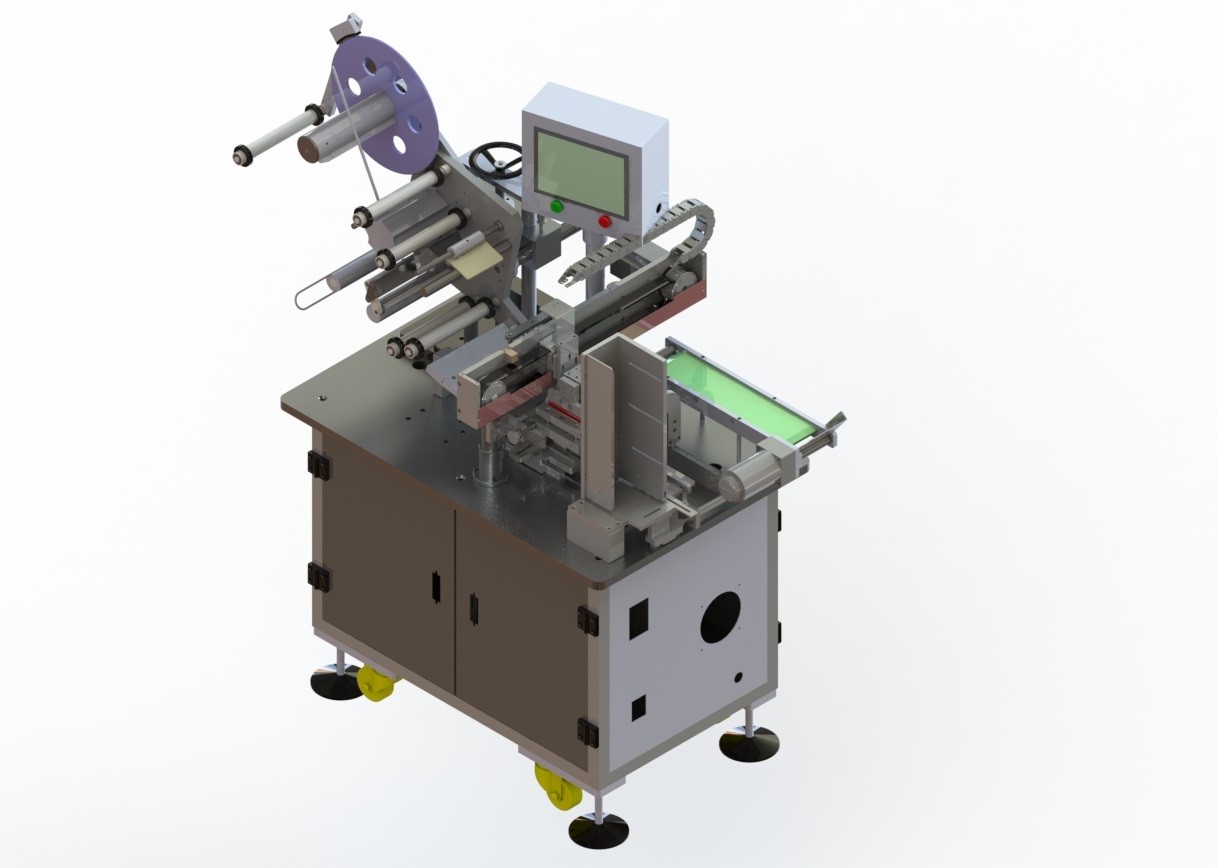

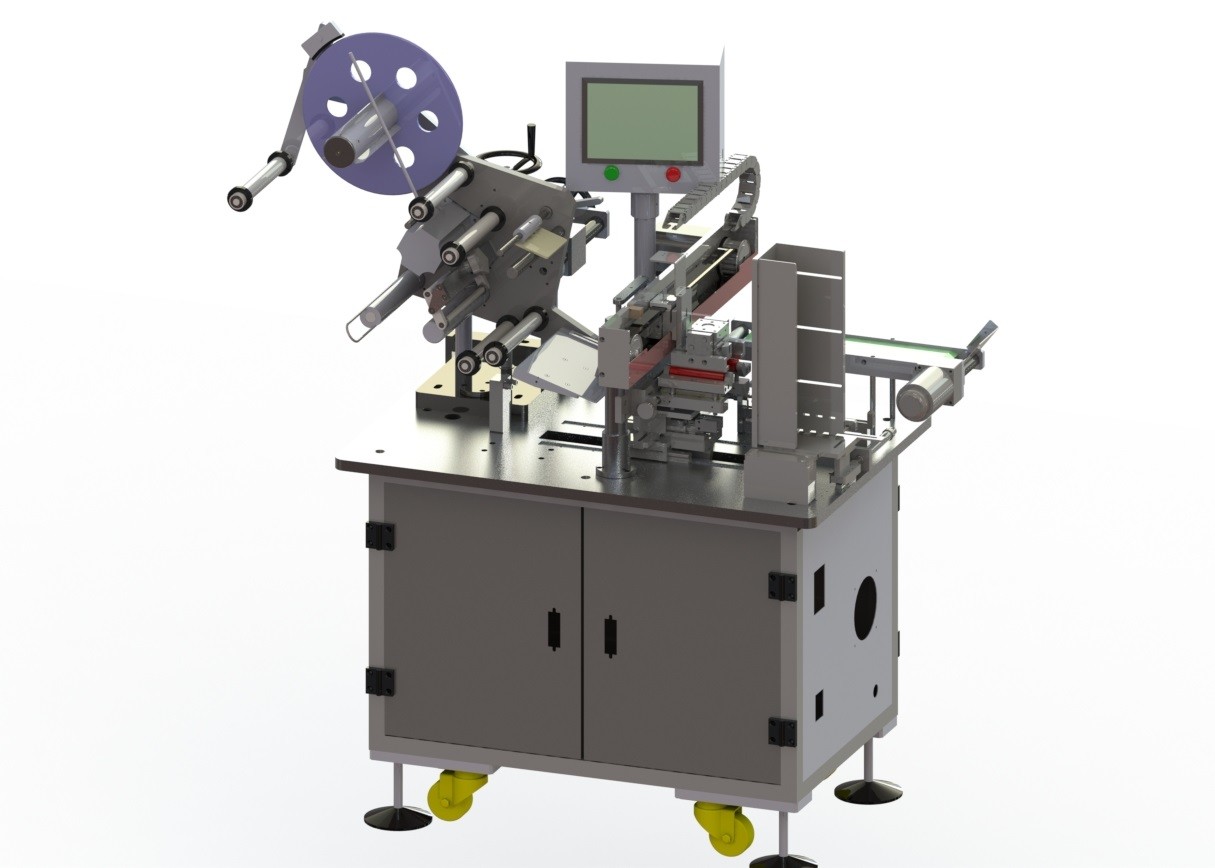

Этот прибор главным образом использован для раковины батареи мобильного телефона обозначая, которая может эффектно разрешить проблему неточных ручных обозначая положения и низкой эффективности.
Характеристики --- ярлык принимает катушку питаясь, автоматическую разматывая, автоматическую обнажая ярлыка, автоматическую получая бумаги ярлыка, ручную располагая батареи, всасывание манипулятора и отпуск батареи, автоматическую упаковку всей раковины батареи, автоматический прикрывать.
-- высокая эффективность: 10 PCS/min.
3, приспособиться к спецификациям
3,1 приспособительные объекты
Размер батареи
| W (mm) | L (mm) | H (mm) |
| 35-55 | 40-70 | 2-10 |
3,2 технических параметра оборудования
|
Спецификации Деталь |
ZAB01C-00 | |
|
Технические параметры |
Эффективность (PPM) | 10 |
| Ряд ширины приспособления регулируемый | ±5mm (регулируемый или меняемый) | |
| Обжатая пневматическая система | O.4-0.6MPa | |
| Полная сила (kw) | 2 | |
| Нормальная работая сила (kw) | 1,7 | |
4, механические спецификации
прибор systemThe 4,1 шкафов принимает алюминиевую рамку профиля, субстрат принимает стальную пластину 20mm толстую или алюминиевую плиту, и поверхность гальванизировать.
автоматическая система ярлык в материал крена разворачивает, плита разматывать ярлыка 4,2 трением для поддержания напряжения, максимального размера материала 350mm крена.
ярлыка 4,3 бумаги перематывать система голова бумаги изоляции вручную вставлена в слот, мотор сервопривода управляет колесом привода для того чтобы вытянуть бумагу изоляции вперед, датчик обнаруживает ярлык и стопы, пока колесо трением управляет затягивая валом для того чтобы затянуть бумагу изоляции.
извлечется система 4,4 ярлыков обнажая ярлык в перематывать приводе мотора, через стриппер, ярлык.
батареи 4,5 располагать место systemManually батарея в направляющем листе, нажимает батарею вперед в свою очередь, и нажимает батарею к располагая положению.
обозначая манипулятор systemThe 4,6 будет расположенным хорошим всасыванием батареи, помещенным на ярлыке, 2 стороны обозначая подъема механизма, ярлык будет прикреплен к ярлыку, фронту обозначая подъема механизма, фронт ярлыка будет прикреплен в батарею, и в конце концов обозначая механизм за подъемом, ярлык будет хорош.
манипулятор systemThe 4,7 манипуляторов вставит большую сторону батареи для того чтобы скомплектовать вверх, в то же время левый и правый для того чтобы двинуть ярлык с обеих сторон дна. Установите наклеенную батарею на конвейерной ленте.
деятельность экрана касания 4,8 операционных систем. Сила дальше, аварийная остановка, руководство, автоматическая кнопка.
машина panelThe 4,9 контролей оборудована с независимой электрической доской, переключателем утечки, электропитанием стабильности dc и другими компонентами цепи силы, PLC контроля, реле, механизмом управления мотора, etc. И внешнее соединение, используя соединители и терминальную таблицу. Потолок силового кабеля частично пефорирован. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
5, mediumPlease энергии обеспечить следующее средство энергии
электропитание 5,1
мгновенное изменение 5.1.1 counterphase напряжения тока AC220V± 10%
5.1.2, частота 50hz + 1hz
воздух 5,2
5.2.1 давление 0.5mpa
5.2.2, емкость минуты 5 lper
6, экологический прибор conditionsThe могут работать без барьера под следующими условиями окружающей среды.
6,1 температуры динамическая температура температура 5-35℃Storage: 0-40℃
6.2. Влажность 30-80% но отсутствие конденсация.
