1. Введение оборудования
1.1. Этот прибор специально конструирован для связывая тесьмой процесса после завершения заварки квадратного листа шинопровода модуля. Он имеет функции автоматического вырезывания и автоматического запись на ленту, и соответствующий для запись на ленту с отделенной бумагой.
2. Функции и параметры прибора:

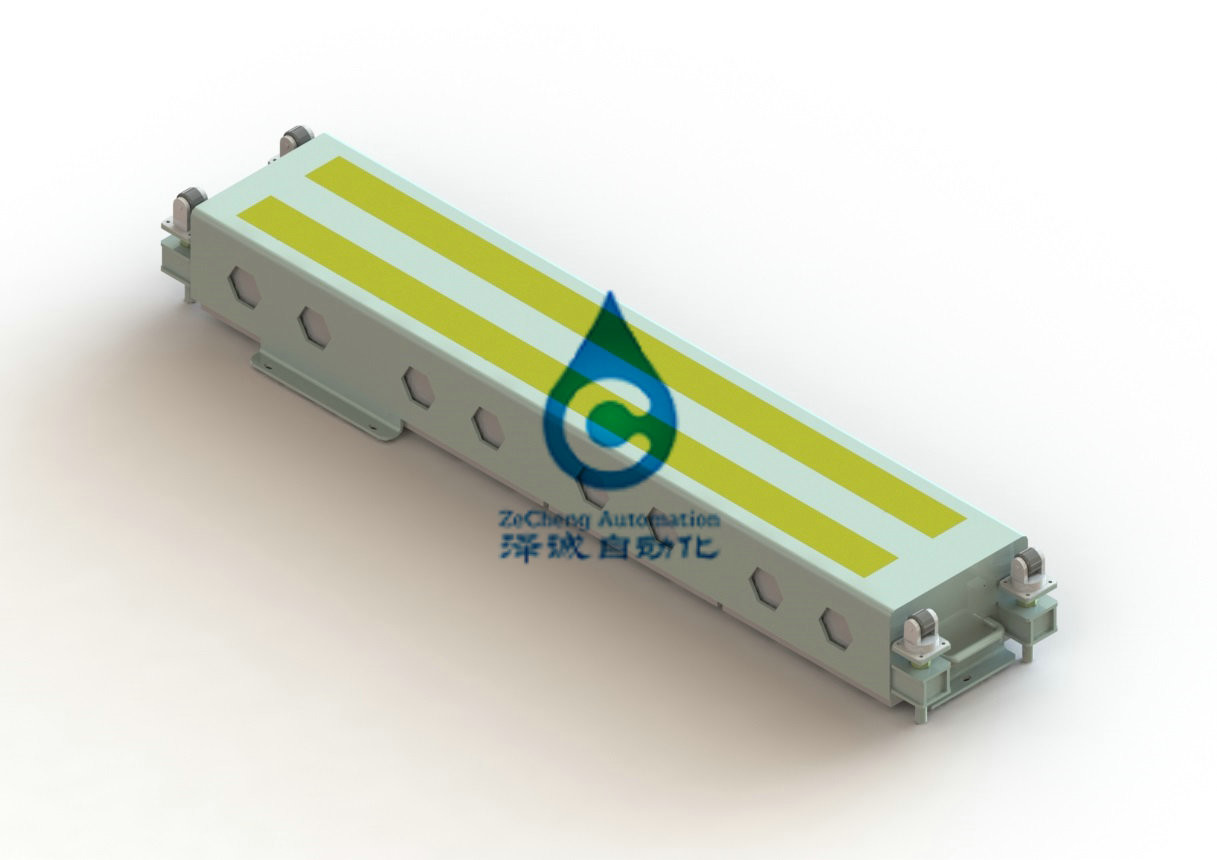

2.1. Размер соответствующего модуля следующим образом:
| Деталь | T3 | |||
| Режим взрыва | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| Длина плашки * ширина * высота (mm) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| Вес модуля | 86 | 95 | 95 | 86 |
| Плоскостность на дне модуля | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
технические параметры 2.2.Equipment
| Деталь | ZPCD05C2 | |
|
Технические параметры
|
Эффективность | прокладки 40SApply 2 ленты |
| Полная сила (kw) | 3KW | |
| Нормальная работая сила (kw) | 2.75KW | |
| Другие средства массовой информации энергии | сухой обжатый источник воздуха | |
| Вес | 800KG | |
| Размер оборудования | W1200mmXL2300mmXH1900mm | |
2,3 основных функции оборудования
1) оборудование будет иметь функцию материального напоминания идентификации и дозаправлять для того чтобы осуществить нон-стоп дозаправлять; Если машина остановлена, то она будет остановлена для раз ≥4h, и время простоя каждого стопа будет ≤ 5min.
2) контрольные измерения управления силами напряжения должны быть приняты в процессе чертежа фильма для обеспечения что фильм напряжен во время всего питаясь процесса вырезывания процесса и фильма на предпосылке что фильм не сломан. Силу напряжения можно отрегулировать, и сила напряжения остается стабилизированной после того как спецификация набор.
3) перематывать механизм обеспечивает силу для спасения свободной бумаги затянуть, и может получить свободную бумагу ≥200m;
4) вьюрку разматывать нужно обеспечить главную власть, имеет перематывает функцию, и зафиксирован в пути который принимает безопасность в рассмотрение. Подходящий диаметр вьюрка 100-450mm, и эффективная нагрузка ≤20kg;
5) свертывая давление 0.1mpa когда фильм приложен; В процессе фильма вставлять, там никакая метка повреждения или царапины на фильме;
6) инструмент режущего механизма имеет функцию управления жизни, требование выбора жизни лезвия времена ≥10w, номер резать времена может установить спецификацию, сигнал тревоги выдыха пробуждает изменение инструмента;
7) Ширина 60-80mm ленты.
4. Энергия media4.1. Электропитание
4.4.1.Voltage AC220V, одиночная фаза; Качание напряжения чем ±10%.
4.1.2. Частота 50 Hz.
4.2.air
4.2.1. Давление 0,4 | 0.45mpa.
4.2.2. Подача 10L/min.
условия 5.Environmental
Прибор может работать без барьера под следующими условиями окружающей среды.
5,1 температуры окружающей среды: 5-35℃
5,2 влажность 30-80% но не должна оросить.
5,3 оно будет свободный от газа, токсического газа и коррозионного газа соли.
пыль 5,4 не будет иметь никакую проводную пыль.
5,5 магнитная граница не повлияют на магнитную границу прибора
