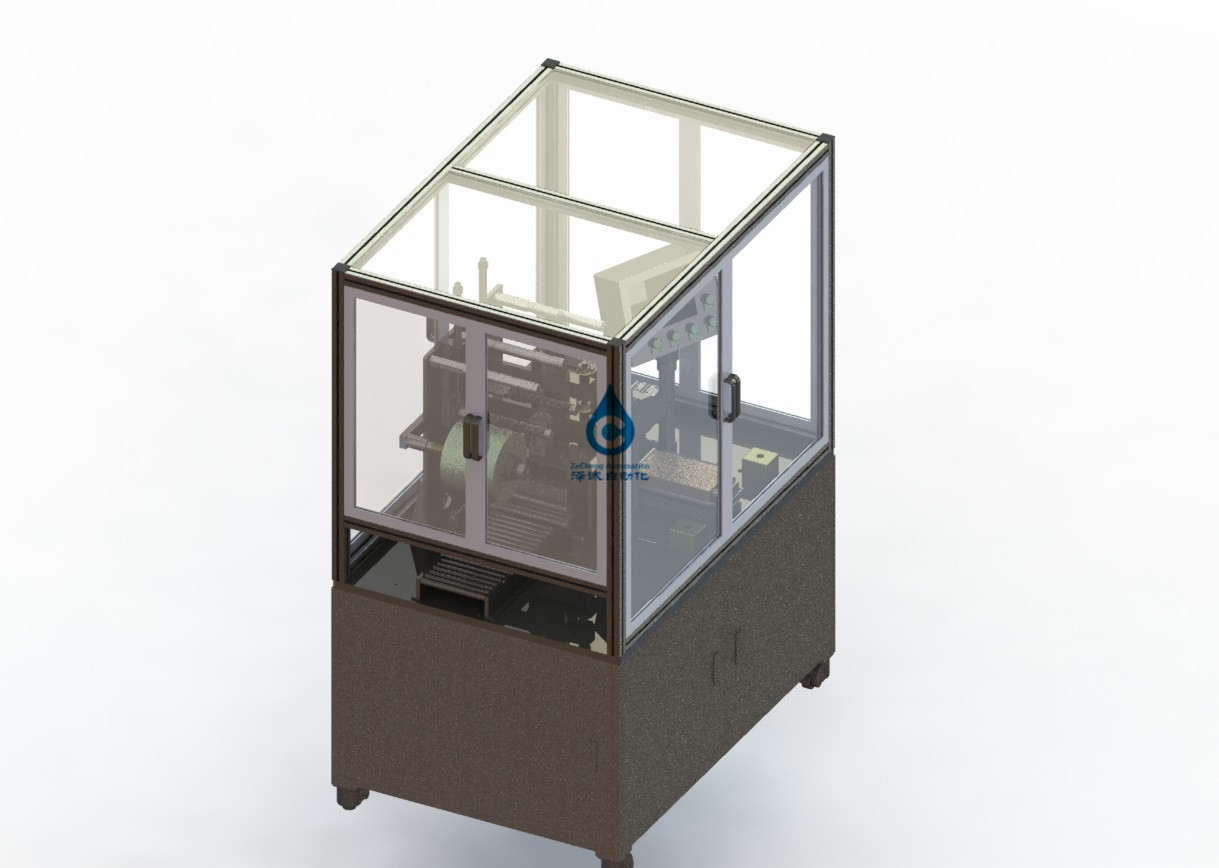

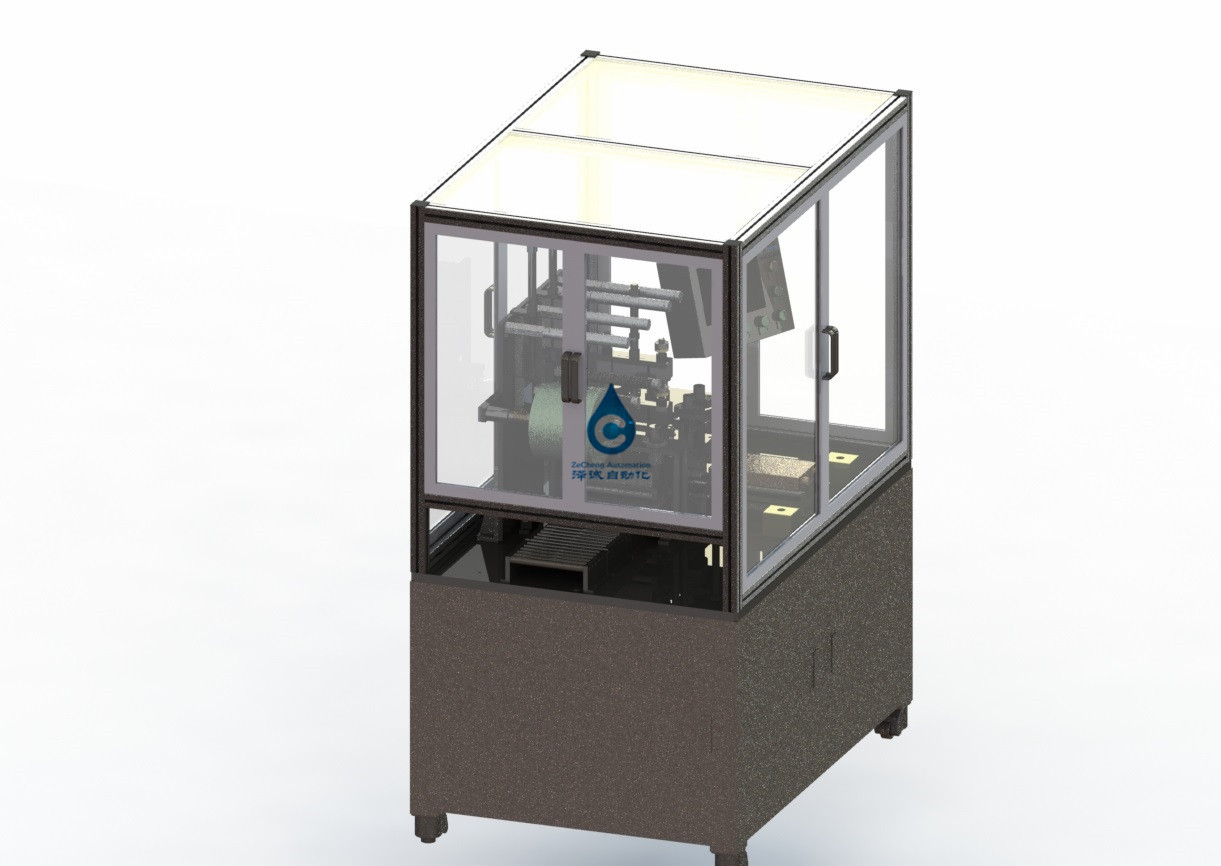

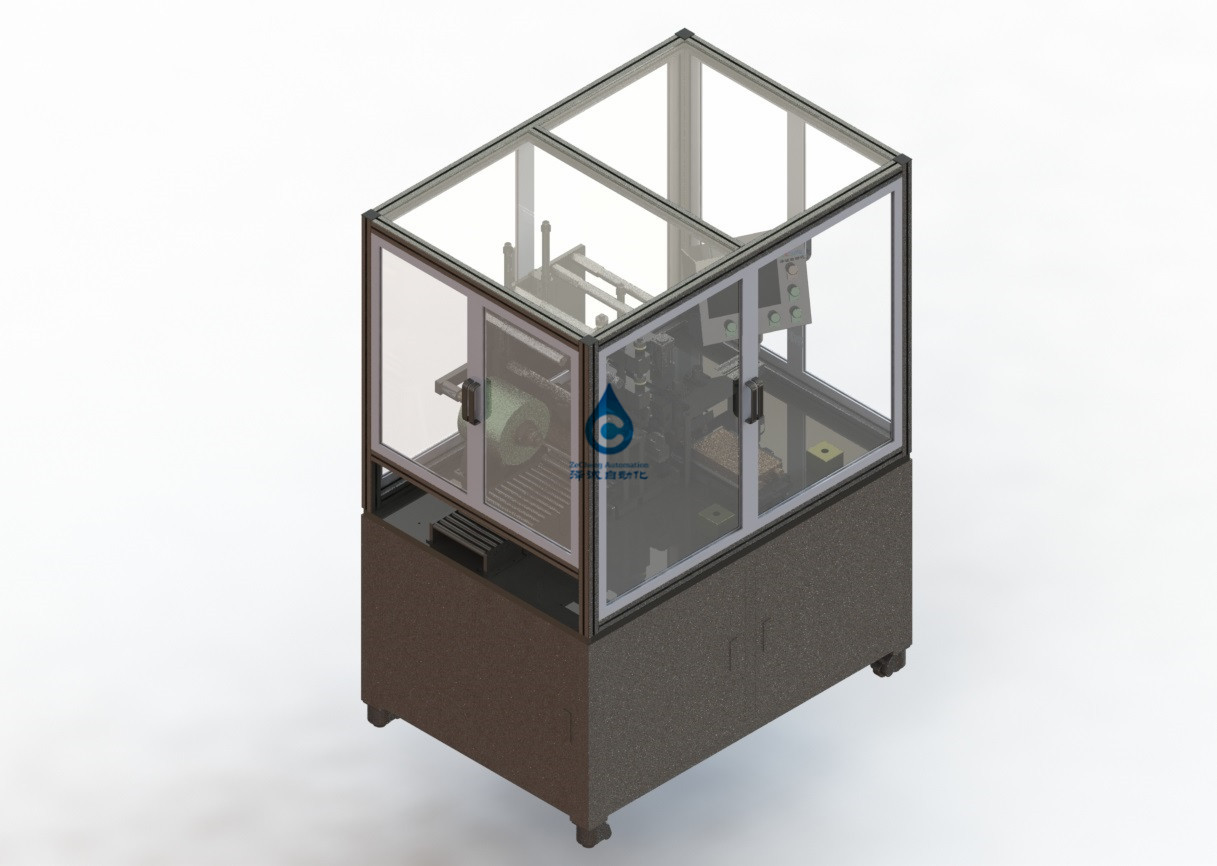

Лакировочная машина фильма сборочного конвейера литий-ионного аккумулятора 1800KG автоматическая голубая

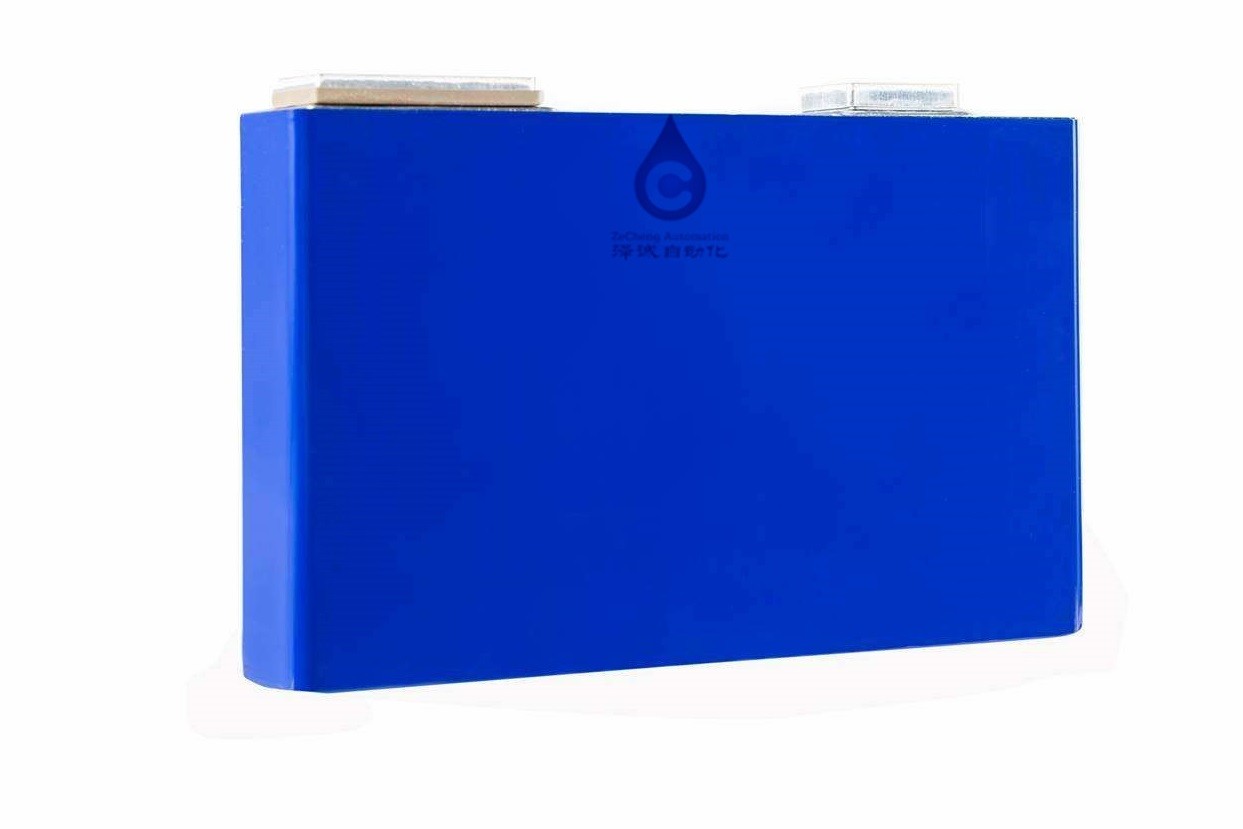

1. Основная функция этой системы: наклейте наружный конверт квалифицированной батареи
2. Эта система включает: 1 набор системы батареи питаясь, 1 набор системы ленты питаясь, 1 набор слипчивой системы покрытия, 1 набор прикрывать механизм оборачиваемости.
3. Система зарядки аккумулятора:
Эта система включает: 1 установило механизма нажима оборачиваемости электрической клетки, 1 ленточного транспортера, 1 набора механизма чертежа батареи, 1 набора батареи нажимая механизм
3,1 поворачивая и нажимая механизм электрической клетки: она главным образом включает 1 поворачивая цилиндр, 1 поворачивая приспособление, 1 отжимая цилиндр и 1 нажимая цилиндр.
конвейерная лента 3,2: она главным образом включает 1 stepper мотор, 1 пояс и 1 датчик на месте;
механизм чертежа 3,3 батарей: он главным образом включает 1 stepper мотор, 1 модуль сервопривода и 1 рисуя плиту.
механизм толкателя 3,4 батарей: он главным образом включает 1 шагая мотор, 1 модуль сервопривода, 1 плиту толкателя и 1 располагая плиту.
4. Технические требования
4,1 материал приспособления сальто будут POM, и они не позволены поцарапать поверхность батареи;
4,2 качество располагая плиты будут POM, и они не позволены поцарапать или нести поверхность батареи;
4,3 качество нажим-плиты и вытягивать-плиты будут POM, и они не позволены поцарапать или нести поверхность батареи;
5. Система ленты питаясь:
Система включает 1 набор механизма разматывать, 2 набора напрягая механизма, 4 набора механизма сверх-завальцовки, 1 набор underclamping и вытягивать механизм, и 1 набор overclamping и режущего механизма.
напрягая механизм 5,1: он главным образом включает 2 цилиндра, 2 линейных рельса скольжения и 1 ролик напряжения
верхний зажимая режущий механизм 5,2: 2 верхних цилиндра губы тисков, 1 набор зажимая блока, 1 цилиндра резца, 1 резца;
5,3 понижают зажимать и вытягивать механизм: он главным образом включает 2 более низких цилиндра губы тисков, 1 установил зажимая блоков, 1 мотора сервопривода, 1 винта руководства, 2 рельсов скольжения и 1 одновременного пояса
5,4 технического требования:
5,1 поверхность сверх-крена будут обработаны с sawtooth, и резиновый пояс не будет придерживаться крена
прилипатель 5,2 не позволен на поверхности зажимая блока
5,3 SKD11 необходимо для материала резца, и срок службы 300 000 > времена
5,4 опрокинутая слипчивая точность ±0.1mm
5,5 отжимать батареи и располагая блок сделаны полиуретана, поэтому он не позволен поцарапать батарею;
5,6 материал направляющей планки под батареей POM, и они не позволены поцарапать батарею;
5,7 отступление точности вставлять фильма ≤0.5mm. Никакие морщинки и никакие очевидные пузыри на фильме вставляя поверхность батареи. Диаметр одиночного пузыря < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">
5,8 поверхность совершенно покрыты, и алюминиевая раковина нельзя подвергнуть действию;
5,9 лента 3-5mm более высокое чем сварка, и часть более высокая чем необходима, что наклеена сварка на верхней крышке, и не позволена никакая утечка сварки
выход 5,10: ≥99%;
6. Список конфигурации
| Серийный номер | Имя | Номер | бренд |
| 1 | Предел ленты | 2 | Нештатная обработка |
| 2 | цилиндр | 2 | SMC |
| 3 | Линейный проводник | 2 | HIWIN |
| 4 | Крен | 2 | Нештатная обработка |
| 5 | цилиндр | 2 | SMC |
| 6 | Мотор сервопривода | 1 | Panasonic |
| 7 | винт | 1 | HIWIN |
| 8 | Линейный проводник | 2 | HIWIN |
| 9 | Датчик начала | 1 | Panasonic |
| 10 | Датчик предела | 2 | Panasonic |
| 11 | соединение | 1 | ПЕРЕВОРОТ - СВЯЗЬ |
| 12 | Одновременный пояс | 1 | Нештатная обработка |
| 13 | Зажимая цилиндр | 2 | SMC |
| 14 | Отрезок цилиндр | 1 | SMC |
| 15 | Прокатанный блок | 2 | Нештатная обработка |
| 16 | резец | 1 | Нештатная обработка |
Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Zh
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
