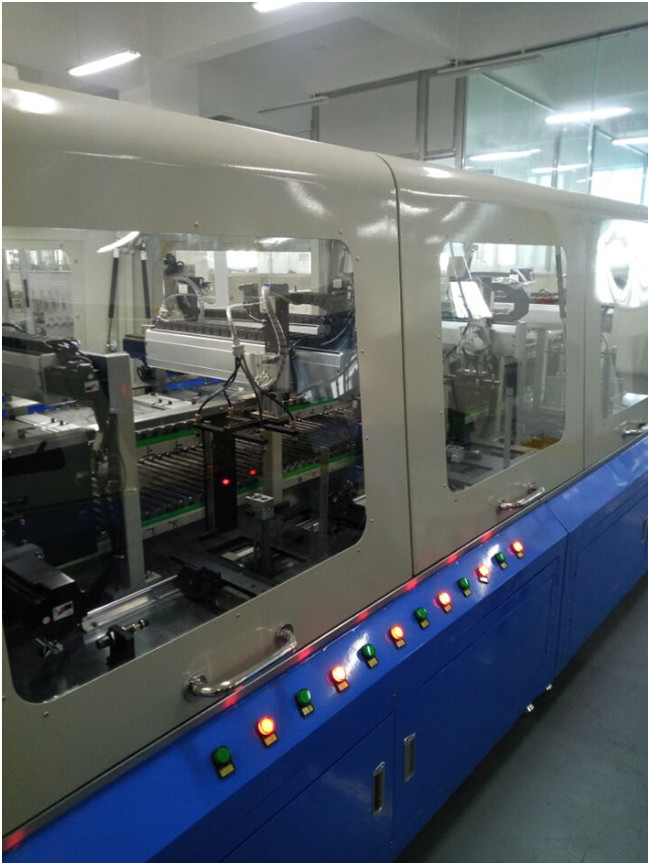

Машина автоматического поляка сборочного конвейера литий-ионного аккумулятора обнаружения соединяя

Машина автоматического поляка сборочного конвейера литий-ионного аккумулятора обнаружения соединяя

1. Функции оборудования

1. Эта автоматическая машина обнаружения использована для того чтобы осуществить расположение расклассифицированных положительных (отрицательных) электродов батареи, и весь процесс выполнен автоматически.
2.
3. 1.1. Эта особенная автоматическая машина обнаружения использована для того чтобы осуществить весить и сортировать разнообразие кусков поляка, который соответствующий для технических характеристик изделия:

1.2. Удар общего уровня производства автоматического самолета обнаружения является следующим: планшет 3с/; 20 ППМ

1,3 особенный автоматический самолет обнаружения имеют характеристики высокой эффективности продукции, стабилизированного обслуживания деятельности, надежности, простых и удобных, и могут соотвествовать партии а для 24-часового непрерывного производства, со своей всесторонней эффективностью ≥90% непрерывного производства или ≥21.6 часами/днем;

1,4 оборудование может приспособиться к продукции продуктов различных спецификаций, и время необходимо, что заменило модель продукта во время продукции оборудования не должно превысить 15 минут;

1,5 входящие материалы положительных и отрицательных плит батареи типа журнала. Когда будут обнаружены, что использованы плиты батареи вверх, автоматическая тревожная сигнализация напомнит, что работники изменили дозаправляя коробку и продолжили работать.

2. Техническое предложение

В этой схеме, коробка электрода батареи материальная принимает такую же материальную коробку как веся разделитель, который может быть заменен одином другого. Манипулятор автоматически хватает часть поляка от соответствуя материальных коробки и спичек оно согласно параметрам конфигурации установленным на экран касания. После того как завершение передающей линии автоматически двинет расстояние, оборудует с блоком батарей для того чтобы транспортировать батарею из оборудования

автоматическая зарядная станция 2,1 листа поляка батареи

Он использован для того чтобы осуществить автоматический питаться листа поляка батареи, который составлен питаясь механизма поручая журнала.

питаясь механизм 2.1.1 журнала загрузки

Питаясь система принимает метод питания журналом, и итог 1 питаться журнала. Заполненный с поляками вручную пока работа журнала нагружена в располагая слот питаясь механизма, датчик обнаружения обнаруживает что журнал на месте, манипулятор начинает принимать вне материал, датчик обнаружения обнаруживает что пустой магазин на месте, и система отправляет сигнал тревоги сообщить оператору для замены журнала. 6 видов материальных коробок согласно классификации.

2.2. Линейный материальный принимая манипулятор

Схватывать принимает метод всасывания вакуума; Мотор сервопривода управляет манипулятором адсорбцией вакуума к движению в прямой линии на ведущем брусе. Кусок поляка самосхвата положения инструмента 6. Во избежание ситуация непрерывного слоения во время чертежа вакуума, деионизируя вентилятор установлена на питаясь положение для того чтобы исключить непрерывное слоение во время чертежа путем дуть с ионного ветра.

линия 2,3 ленточных транспортеров

Линия ленточного транспортера использована для того чтобы осуществить передачу шагать листа поляка батареи, который составлен мотора, редуктора, электромагнитного зажима и преобразователя частоты. Когда лист поляка батареи транспортирован к соответствуя положению вместе с передающей линией, различные функции осуществлены соответствуя станцией.

3. Используемое описание главного оборудования

3.1. Питаясь механизм: 6 наборов, состоящ из журнала поляк-загрузки и датчика обнаружения, етк., с пневматическими компонентами от компании Японии СМК, датчика обнаружения от компании СУНСИ или ОМРОН, и остатков конструировали и произвели компанией зеченг.

3.2. Линейный питаясь манипулятор: 1 набор, составленный прибора линейного движения, вверх и вниз механизма движения, прибора всасывания вакуума, деионизируя вентилятора, датчика обнаружения, етк., пневматических компонентов используя японские продукты СМК, датчиков обнаружения используя продукты СУНСИ или ОМРОН, остатков дизайном компании зешенг и продукции.

линия 3,3 ленточных транспортеров: 1 установленное, состоящ из мотора, редуктор, преобразователь частоты, конвейерная лента, напрягая механизм, алюминиевый профиль, етк., мотор и редуктор сделаны продуктов компании Японии восточной, конвейерная лента сделана продуктов компании хабасит Швейцарии, и остатки конструированы и изготовлены компанией зеченг.

электрическая система управления 3,4: электрическая система управления: 1 установленное, включая ПЛК, экран касания, электрический шкаф контроля и электрические детали низшего напряжения, етк., ПЛК, етк., использовать продукты омрон Японии, и экран касания использовать тонтай куньлун.

4. Надежность системы

4,1 конструируя схему, надежность системы главным образом рассмотрена: сигнал тревоги противоинтерференционных, системы, предохранение от обеспечения безопасности и системы цепное, етк.;

4,2 насколько возможно, отборные надежные компоненты: СМК для пневматических компонентов, яманьше для мотора, ОМРОН для датчика, ОМРОН или Мицубиси для ПЛК;

4,3 строгие процедуры по дизайна, собрания и отладки для обеспечения системы идеально и надежно;

5. Другие требования

электропитание 5,1: трехфазное 380В, 60Хз, четвертая земля участка;

5,2 обжатый воздух: 0.5мпа, ± 10% зыбкости воздушного давления.

5,3 общих размера оборудования: 1700*1000*1800 (длина * ширина * высота)
