Автоматическая трехмерная стальная производственная линия батареи лития пунша ленты
1. Технические требования для стального штамповщика ленты
1.1. Оборудование пефорировано стальной полосой типа сумк батареи. Машина может автоматически раскрутить, автоматически кормит, автоматически пробивает и автоматически получает катушку целого после ручной загрузки. Оборудование имеет высокую степень деятельности автоматизации, стабилизированных и надежных, и может соотвествовать 24-часового непрерывного производства.
1.2. Работая процесс: → ручного → прокола → замотки автоматического автоматическое питаясь ручной прикрывать
1.3. Модель и спецификация продукта: (блок: мм)
| НЕТ. | Длина (мм) | Ширина (мм) | Толщина (мм) |
| 1 | катушка | 22,9 | 0,1 |
| 2 | катушка | 23 | 0,1 |
| 3 | катушка | 23 | 0,1 |
Чертежи продукта
тип 1 1.3.1
1.3.2, тип 2
1.3.3, тыпе3
Оборудование поставлено с 1 набором каждой из вышеуказанных спецификаций, 3 наборов в итоге.
1.4. Эффективность: 2м/мин.
1.5. Надежное оборудование, низкий тариф обслуживания, удобное обслуживание и стойкость. Электроприборы, переключатели, гнезда оборудованные с противопыльным кожухом.
1.6. Положите стальной пояс в шкаф замотки вручную, несите материал вручную и получите материал автоматически
2. Завершите описание машины питания плиты гнуть
2.1. Таблица главных компонентов оборудования фидера плиты гнуть
| НЕТ. | Состав системы | Системная конфигурация | Номер |
| 1 | Система шкафа | 1 набор | |
| Сваренная каркасная конструкция | 1 | ||
| Покрытый хром Кунтертопс А3 | 1 | ||
| 2 | Питаясь система | 1 набор | |
| стенц | 1 | ||
| носить | 2 | ||
| Водораспределительная стенка | 2 | ||
| Напрягая вал | 1 | ||
| 3 |
Система направляющего ролика
|
1 набор | |
| Направляющий ролик | 5 | ||
| носить | 10 | ||
| Направляющий лист | 2 | ||
| 4 | Система прокалывания | 1 набор | |
| Пунш круглый | 2 | ||
| Направляющий лист | 1 набор | ||
| носить | 8 | ||
| 5 | Система замотки | 1 набор | |
| Мотор | 1 | ||
| шкив | 2 | ||
| Плита регулировки | 1 | ||
| 6 | Электрическая система | 1 набор | |
| Электрическая система | 1 |
2.2. Технические параметры оборудования
|
Спецификации машины проект |
ЗКГБ01А-00 | |
| Технические параметры | Эффективность продукции | 2м/мин |
| Обжатая пневматическая система | Источник воздуха обеспеченный партией а | |
| Полная сила (кв) | 1,7 | |
| Нормальная работая сила (кв) | 1,5 | |
2.3. Основные части оборудования
2.3.1. Система рамки: сделанный заваркой квадрата 40кс40кс3, поверхность краски, главный цвет возникновения оборудования гсб05-1426-2001
8 ПБ07 освещают (железный) голубой цвет. Субстрат гальванизировать с стальной пластиной 25мм, общее возникновение красиво и структура стабилизирована.
2.3.2. Система разматывать: составленный заварки квадрата 40*40, разматывать трения. После того как стальной пояс установлен, водораспределительная стенка расположена.
2.3.3. Система проводника: уточните проводник направляющего листа и направляющего ролика для предотвращения стального пояса от отклонять.

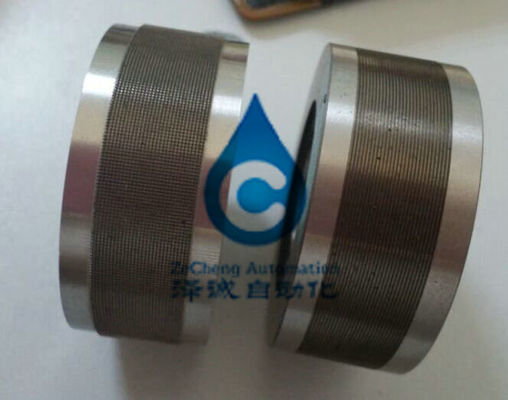

2.3.4. Система прокалывания: колесо прокалывания точности расположено в осевое направление. Стальной пояс проходит через середину 2 колес.
перематывать 2.3.5 система: мотор управляет магнитной муфтой порошка для того чтобы управлять перематывать подноса получения, и перематывать силу можно отрегулировать.
2.3.6. Система управления: машина будет оборудована с электрической панелью, переключателем утечки, электропитанием стабильности дк и другими компонентами цепи силы, командными реле, механизмами управления клапана соленоида, етк. и внешним соединением, используя соединители и терминальную таблицу. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже. Вся система управления, переключатель, штепсельная вилка, обработка пыли пользы гнезда, предотвратить электрическое короткое замыкание.
2.4. Средства массовой информации энергии
Против 2.4.1. Электропитание
2.4.1.1. Напряжение тока АК380В, одиночная фаза, частота 50ХЗ; Качание напряжения чем ±10%.
воздух 2.4.2
2.4.2.1. Давление 0,4 | 0.6мпа, чистые сушат обжатый воздух.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
