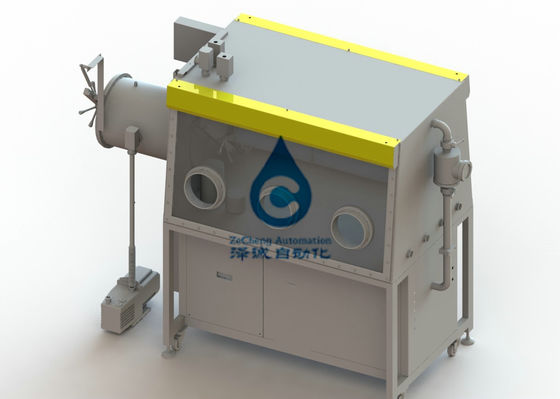

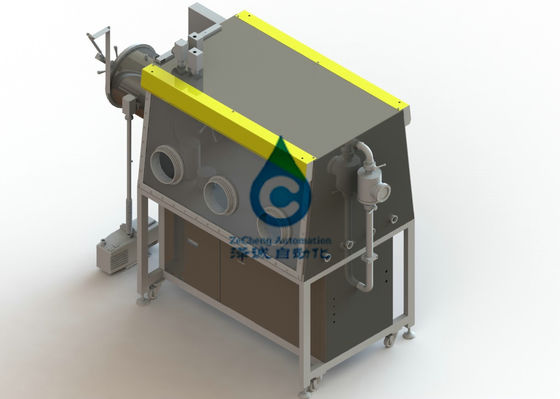

1 раздел бардачок вакуума 1500 Мм стандартный для собрания литий-ионного аккумулятора

1 раздел бардачок вакуума 1500 Мм стандартный для собрания литий-ионного аккумулятора

Обзор бардачка:

Бардачок широко был использован в исследовании батареи лития и продукция, медицинский осмотр и химическое исследование, порошковые металлургии, ядерная технология, особенная заварка, ОЛЭД и ПРИЗНАННОЕ исследование, исследование катализатора, фармацевтическая промышленность, материальная обработка, особенные научные исследования и разработки лампы и продукция, точный химикат, метал материалы органических, полимера и другие индустрии.

дизайн красивый, компактная текстура бардачка, точный воркманьшип; Стабилизированная деятельность оборудования, непрерывная долгосрочная деятельность; Режим автоматического управления, простая деятельность, низкие расходы на техническое обслуживание.

бардачок главным образом составлен тела бардачка, кабины перехода размера, системы очищения циркуляции, системы управления ПЛК, системы вакуума, системы индикации, измерительной системы, етк.

1, тело коробки

1,1, размер: 2 бардачка 1520мм (длина) ×900мм (высота) ×750мм (нижняя ширина) соединены т в форме кабиной перехода в середине.

материал 1,2: вся структура нержавеющей стали (тип 304), толщина 3мм.

рот 1,3 перчаток: диаметр: ∅220мм, трудный материал алюминиевого сплава, после обработки анти--корозии.

1,4 перчатки: Американский север, калибр 8 дюймов, толщина 0,4 мм, материал бутил каучука.

окно 1,5: склонная поверхность оператинг, отделяемая ветровое стекло 8 мм безопасность ужесточатое стеклянное, сопротивление носки, коррозионная устойчивость, хорошая светлая пропускаемость, кольцо уплотнения с кольцом уплотнения ОМЕГИ 3/8 дюймов толстым.

1,6 некоторых положительных и отрицательных давления (- 12мбар -12мбар) можно поддерживать при использовании.

1,7 шкаф оборудованы с анти--отражением освещая энергосберегающие лампы с мягким светом.

1,8 одна пористая прокладка силы заранее поставлены в коробку (электропитание: 220В±10% 50Хз±10%)

1,9 шкаф оборудованы с несколькими стандартных интерфейсов кф-40 для легкого доступа к жидкости, газу и сигналу.

1,10 2 полки в коробке.

кронштейн 1,11: включенные рицинусы, 950мм высокое. Рицинусы имеют функции выравнивать, двигать и фиксировать.

2. Кабина перехода

форма 2,1: Т (нержавеющая сталь 304), соединенный с бардачком, контролировал клапаном.

размер 2,2: диаметр 360 мм, танк перехода 600 мм длинный, поршень, переход для подноса скольжения, полируя, случай небольшой танк перехода, другие установленные спецификации для: Ф 100 мм кс 300 мм.

паллет 2,3: нержавеющая сталь 300мм ×450мм, освобождает для того чтобы двинуть и удлинить (большая конфигурация кабины перехода).

степень 2,4 вакуумов: ≤ -0.1мпа (большие и небольшие правые танки перехода требуют дисплея пояса вакуума), манометр вакуума выбрано от Германии.

3. Система управления

3,1 метода: включая самодиагностирование, особенности отказа источника питания и само-начала, с управлением давления и приспособительными функциями. Режим автоматического управления, управление циркуляцией, защита секретности пароля, управление камерой вакуума с дисплеем ЛКД. Блок управления принимает экран касания ПЛК Сименса немца, меню деятельности опционное: Китайский.

управление давления 3,2: контролируйте давление шкафа и переводите кабину на некотором установленном значении.

педаль в 3,3 ноги: смогите контролировать давление бардачка, легкое для того чтобы работать.

Ии. выбор и конфигурация бардачка и основных технических индексов

4. Обеспечивая циркуляцию система очищения

контроль 4,1: вода, кислород <1ppm>

прибор регулировки 4,2: Регулировка касания ПЛК (топление, извлечение, очищение, регенерация), весь процесс без человеческого контроля.

работая газ 4,3: Н2 или Ар (цикл газа).

обеспечивая циркуляцию вентилятор 4,5: Вентилятор частоты Сименса немца высокоскоростной переменный, расход потока 0-100м3/х, управление микропроцессора, давление испытал прибор нержавеющей стали.

одиночный столбец очищения 4,6: Немецкий материал БАСФ раскисляя, материал американской воды УОП сильно эффективной абсорбинг.

очищая клапан 4,7: Буркерт, Германия, полностью автоматический электропневматический клапан. Модульное проектирование.

фильтр 4,8: фильтр высокой эффективности с сеткой фильтра апертуры 0,3 микронов согласно стандарту ХЭПА.

3. Растворяющий заказ сыстемИн фильтрации для предотвращения влияния органических растворителей на столбце очищения, система обхода интегрирован в систему бардачка, которая может эффектно извлечь испаряющие растворители из системы.
