Клетка производственной линии литий-ионного аккумулятора экрана касания электрическая связывая машину
1. Батарея связывая машину
Прибор конструирован для процесса клейкой ленты после слоения электрической клетки, которая соответствующая для 4 или нескольких электрических клеток, который нужно покрыть с клейкой лентой в то же время после сплющивать электрической клетки.
2. Требования к дизайна
2.1. Батарея связана дважды.
2.2. Никакие пузыри и морщинки после создания программы-оболочки ленты.
2.3. Ошибка положения клейкой ленты: ±1мм;
2,4 связывают место тесьмой замотки: общее бортовое перекрытие ядра катушки ≥5мм.
2.5. Соответствующий для размера клетки: клетка: 170мм длинное, 100мм широкое, 10мм толстое; Лента: 50м длинное, 30мм широкое, внутренний диаметр 76мм, наружный диаметр 150мм, толщина 0.05мм.
2.5.1. Главные компоненты оборудования
| Серийный номер | Состав системы |
Тхэсыстем конфигурация |
Бренд или обработка |
Номер |
| 1 | Компоненты шкафа | 1 набор | ||
| Сваренная каркасная конструкция | Лак которое печет | 1 | ||
| Базовая платина | Фосфатинг чернить стальных частей | 1 | ||
| 2 | Вставьте резиновый компонент | 1 набор | ||
| Мотор | Р контроля | 8 | ||
| цилиндр | СМК | 2 | ||
| Линейный проводник | серебр | 1 | ||
| рычаг | Фосфатинг чернить стальных частей | 1 | ||
| Служить фланцем линейный подшипник | 2 | |||
| 3 | Система управления | 1 набор | ||
| ПЛК | омрон | 1 | ||
| Экран касания | Государство Куньлун | 1 |
2.5.2. Параметры оборудования технические
|
Спецификации проект |
ЗБКА05А-00 | |
| Технические параметры | Эффективность (ППМ) | 5 |
| Обжатая пневматическая система | Источник воздуха обеспеченный партией а | |
| Полная сила (кв) | 3 | |
| Нормальная работая сила (кв) | 2 | |

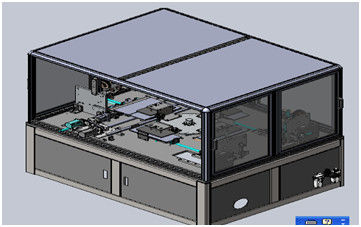

2.5.3. Профиль виев2.5.4 прибора. Описание основных частей оборудования
описание процесса 2.5.4.1: работайте как показано в диаграмме под, после того как искусственный сплющит батареи в 4 магнитофона ручки станции на пустом положении 1, каждое в батареи, батареи нажима цилиндра расположенные на обеих сторонах, позже штабелированный 6 батарей, колесо поверните 90°, батареи в середине положения ленты ручки, живя с обеих сторон зажимая батарей пальцев, представит офису ленты к ленте на батареях, установите роторным углом вращая машины, ленты завладевая на батареях, после того как нож для разрезания для того чтобы отрезать ленту, угол вращения мотора, ролик давления на батареях закончит слипчивое соединение на батареях. Поверните турнтабле 90° к клейкой ленте создавая программу-оболочку станция на дне, и после этого двиньте вперед левый и правый упаковывая механизм. Вставьте клейкую ленту на дне клетки, и двиньте верхние и более низкие механизмы для того чтобы вставить верхние и более низкие ленты. Турнтабле поворачивает 90°.

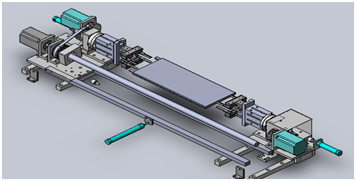

2.5.4.2. Батарея располагая зажимающ механизм: когда турнтабле поворачивает 90°, толкатель клапана батареи зажимая механизм входит в карту плиты тяги
В пазе, каждый раз батарея положена внутри, тяги цилиндра бортовая плита для того чтобы сделать некоторое положение, когда батарея положена внутри, цилиндр нажимает бортовую плиту к обязанности
Выравнивание ядра.
2.5.4.3. Механизм клейкой ленты в середине: зажмите электрическую клетку путем зажимать цилиндр пальца, лента прикреплена в электрическую клетку, и мотор вращан.
Создайте программу-оболочку резиновый пояс вокруг электрической клетки, резец резинового пояса режет резиновый пояс, мотор поворачивает установленный угол снова, и крен прессы верхушки вставляет кабель крепит на клею электрическое селл.2.5.4.4. Система управления: машина оборудована с независимой электрической доской, переключателем утечки, электропитанием стабильности дк и другими компонентами цепи силы, ПЛК контроля, реле, механизмом управления мотора, етк. и внешним соединением, используя соединители и терминальную таблицу. ПЛК ИСПОЛЬЗУЕТ ОМРОН. Потолок силового кабеля частично пефорирован. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
