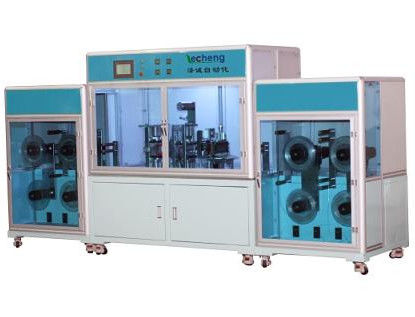

Ухо поляка сборочного конвейера литий-ионного аккумулятора большой емкости формируя машину
Оборудование можно использовать для формировать уха батареи гибкой упаковки приполюсного, главным образом включая следующие процессы:
Подогрев разматывать - дедустинг - - резина (верхняя и понизьте 2 слоя) - горячее вырезывание горячий отжимать отжимать - резиновое вырезывание - вторичное - управляющ - - (вырезывание плиты) - замотка - (продукты плиты в коробку собрания).
Характеристики продукта:
1,1 машина управляются путем шагая мотор и проконтролированы взаимодействием человека и машны. Для этого легко работать и только нужен один человек.
1,2 высокая эффективность, максимальная добыча 10-15 (2мм) миллионов частей;
1,3 применимое к широкому диапазону продуктов, различной длины регулируемой, потребности регулировки ширины только заменить плиту ролика и питаться проводника.
1,4 прибор полно - функциональный, применимый к типу уху плиты поляка, типу уху диска поляка, фильму ЛЮБИМЦА смогите быть в оболочке, закрытый с бумагой изоляции.
2. Спецификации входящих материалов
| В | Х | Внутренний диаметр материала катушки входящего | Внешний диаметр материала катушки входящего | |
| Блоки: мм | ||||
| Приполюсные уши (алюминиевая лента, лента никеля) | 1.5-30 | 0.05-0.2 | 100 | Макс: 400 |
| Очень клей уха | 3-10 | 0.03-0.12 | 3" (76) | Макс: 300 |
3. Технические параметры
|
Спецификации машины проект |
параметр | примечание | |
| 1 | Вся строка ширины уха поляка | 100-130 мм |
Согласно ширине никеля лазера клиента
|
| 2 | Ширина пояса | 3-6мм | |
| 3 | Количество прилипателя ручки | Статья 10 до 30 | В зависимости от ширины приполюсного уха |
| 4 | емкость | 10-150000 (2 мм) |
Согласно ширине и времени горячий отжимать (20 часам)
|
| 5 | Точность вырезывания плиты | Меньше чем 0,5 мм | |
| 6 | Вырезывание и точность | Меньше чем 0,3 мм | |
| 7 | Свяжите точность тесьмой совпадения | Меньше чем 0,1 мм | |
| 8 | Получать путь | Отрезок или вьюрок | |
| 9 | Горяч-отжимать температуру | 20-200 ℃ регулируемо | |
| 10 | Точность контроля температуры | +/- 1 ℃ | |
| 11 | Размер оборудования (мм) | 3500*1200*1700 | |
| 12 | Сила оборудования | 4КВ | |
| 13 | Ширина фильма ЛЮБИМЦА | 100-130мм | опционный |
| 14 | Заключительная бумага | 4-10мм | опционный |
4. Структурные функции
Оборудование включает следующие системы:
система разматывать 4,1: мотор ак вращает, и вьюрок управляет питаясь плитой для того чтобы вращать в обратном для поддержания напряжения катушки. система ролика 4,2 переходов: примите подшипник низко-трением точности, крепко окисленный ролик перехода алюминиевого сплава, ролик перехода прежде чем первый горячий отжимать принимает латунный материал, замените ролик перехода согласно различным спецификациям алюминиевого пояса и пояса никеля.
основная жара 4,3 отжимая систему: регулятор температуры точности омрон использован для того чтобы контролировать температуру плиты топления, и цилиндр управляет верхними и более низкими отжимая плитами для того чтобы нагреть вверх приполюсный клей уха.
система волочения 4,4 поляков слипчивая питаясь: управленный мотором точности шагая, питаться прилипателя волочения поляка управляется винтом шарика.
вторичная термальная отжимая система 4,5: регулятор температуры точности омрон использован для того чтобы контролировать температуру плиты топления, и цилиндр управляет верхними и более низкими отжимая плитами для того чтобы нагреть вверх приполюсный клей уха.
управляющее устройство 4,6: управленный мотором точности шагая, резиновый крен вращает для того чтобы управлять длиной уха поляка после термального выпуска облигаций.
режа система 4,7: длинной с фиксированн цилиндр вырезывания управляет ножом для разрезания для того чтобы отрезать ухо поляка, и нож для разрезания имеет длинную жизнь. Репеатабле молоть.
режа система 4,8: роторное лезвие использовано для того чтобы отрезать клей уха поляка, и ролик управляет ухом поляка вперед.
система загрузки 4,8: мотор ак вращает, и вьюрок алюминиевого сплава питаясь управляет питаясь плитой для того чтобы вращать в обратном для поддержания напряжения катушки.
система 4,9 кадров: квадратной краске структуры заварки, твердых и надежных, поверхностных выпечки, цвет подгонянный согласно клиенту. Субстрат сделан из стальной пластины 25мм толстой и своя поверхность гальванизировать.
система управления 4,10: управление ПЛК омрон, высокая степень автоматизации.
операционная система 4,112: примите экран касания тонтай куньлун, интерфейс ясна, интуитивна и красива, и данные можно установить.
системная конфигурация 4,123:
| Серийный номер | Имя | место происхождения |
| 1 | Регулятор | омрон |
| 2 | Расширение И/О | омрон |
| 3 | Модуль связи | омрон |
| 4 | Экран касания | Пропуск Куньлун ты |
| 5 | Термостат | омрон |
| 6 | Модуль преобразования И/Ф | Кибер Рхэтт |
| 7 | Пневматические компоненты | 及 ККД КХЭЛИК |
| 8 | Линейный проводник | ХИВИН |
| 9 | Винт шарика | ХИВИН |
| 10 | Светоэлектрический датчик | СУНС |
| 11 | Степпер мотор | Р контроля |
| 12 | Трехфазный мотор |
5. Окружающая среда пользы продукта
Обжатый воздух: 0,4 | 0.6мпа (4-6кгф/км2), расход потока каждой части обжатого воздуха 10Л/мин, норма использования 50%
Температура окружающей среды: 20 | 35℃
Относительная влажность: 5 | 55% ХР
Источник питания: АК220В, однофазное; Качание напряжения чем ±10%; Электропитание: 3КВА
6. Схематическая диаграмма оборудования
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
