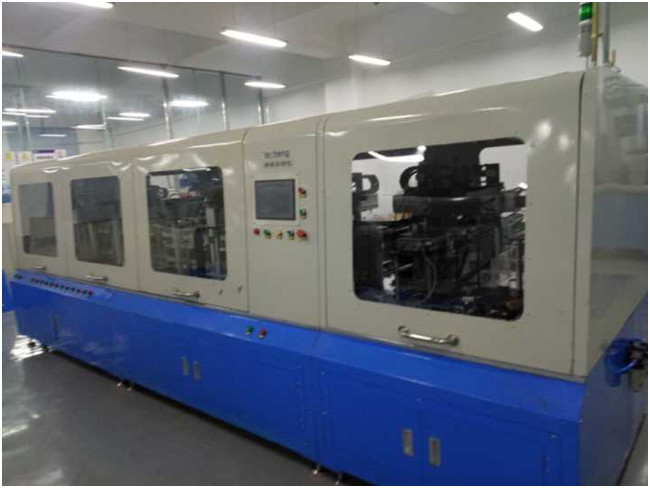

Стабилизированный поляк сборочного конвейера литий-ионного аккумулятора деятельности веся разделитель
| Длина (мм) | ширина (мм) | толщина (мм) | вес (г) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1,2. Удар общего уровня производства автоматического самолета обнаружения является следующим: планшет 3с/; 20 ППМ
1,3 особенный автоматический самолет обнаружения имеют характеристики высокой эффективности продукции, стабилизированного обслуживания деятельности, надежности, простых и удобных, и могут соотвествовать партии а для 24-часового непрерывного производства, со своей всесторонней эффективностью ≥90% непрерывного производства или ≥21.6 часами/днем;
1,4 оборудование может приспособиться к продукции продуктов различных спецификаций, и время необходимо, что заменило модель продукта во время продукции оборудования не должно превысить 15 минут;
1,5 входящие материалы положительных и отрицательных плит батареи типа журнала. Когда обнаружены, что использованы плиты батареи вверх, запасная материальная коробка автоматически переключена для того чтобы продолжать работать.
2. техническое предложение
В этой схеме, поляк батареи транспортирован поясом. Равная решетка на линии ленточного транспортера, и каждый поляк транспортирован поясом в фиксированной решетке. Поручая метод листа поляка батареи журнал и двух позиционный манипулятор. Квалифицированные продукты автоматически расклассифицированы согласно различным веся методам и нагружены в различные квалифицированные журналы продукта. Неправомочные продукты сразу дишаргед в коробку отходов вместе с линией ленточного транспортера.
6 независимых рабочих станций в направлении снабжения линии транспортера, которые использованы для того чтобы осуществить следующие функции:
автоматическая зарядная станция 2,1 листа поляка батареи
Он использован для того чтобы осуществить автоматический питаться листа поляка батареи, который составлен питаясь механизма журнала загрузки и двух позиционного линейного питаясь манипулятора.
питаясь механизм 2.1.1 журнала загрузки
Питаясь система принимает метод журнала питаясь, и питаться 2 журналов. В ходе работы, журнал заполненный с частями поляка вручную нагружен в располагая слот питаясь механизма, датчик обнаружения обнаруживает журнал на месте, манипулятор начинает комплектовать вверх материал, датчик обнаружения обнаруживает пустой магазин на месте, и система отправляет сигнал тревоги сообщить оператору для замены журнала.
2.1.3. Двух позиционный линейный питаясь манипулятор
Схватывать принимает метод всасывания вакуума; Цилиндр нажимает манипулятора адсорбцией вакуума для того чтобы двинуть в прямую линию на ведущем брусе. Снабдите 2 положения для того чтобы схватить часть поляка. Во избежание ситуация непрерывного слоения во время чертежа вакуума, деионизируя вентилятор установлена на питаясь положение для того чтобы исключить непрерывное слоение во время чертежа путем дуть с ионного ветра.
2,2. Автоматическая веся станция электрода батареи
Эта станция использована для того чтобы осуществить автоматический весить частей поляка батареи. Должный к медленной веся скорости частей поляка, обеспечить баланс ударов продукции оборудования, эта особенная машина обнаружения оборудована с 2 веся станциями, и в то же время, весятся 2 части поляка.
Эта станция составлена двух позиционного прямолинейного питаясь манипулятора и автоматической веся аппаратуры. Когда электрод поставлен на месте, механизм всасывания вакуума падает для того чтобы высосать вверх электрод, и электрод положен в веся поднос автоматического веся прибора, который будет весить электрод и судью батареи квалифицирован ли электрод согласно установленному стандарту веса.
Измеряя точность веся аппаратуры является следующим: 0.01г, и фактическая веся точность 0.1г.
станция хранения 2,3 классификаций кусков поляка
Поляки расклассифицированы в 6 блоков, 4 блока квалифицированных продуктов, 1 блока избыточного веса, 1 блока ультра-света: ряд точности 1г в блок. Клиенты можно установить согласно их потребностям.
хранение 2.3.1 кусков поляка
Хранение части поляка принимает тип механизм журнала хранения, который имеет 2 положения.
Когда часть поляка поставлена к станции, двух позиционный линейный манипулятор спускает и сосет часть поляка в журнал хранения соответствуя части поляка.
линия 2,4 ленточных транспортеров
Линия ленточного транспортера использована для того чтобы осуществить передачу шагать листа поляка батареи, который составлен мотора, редуктора, электромагнитного зажима и преобразователя частоты. Когда лист поляка батареи транспортирован к соответствуя положению вместе с передающей линией, различные функции осуществлены соответствуя станцией.
3. используемое описание главного оборудования
3,1. Питаясь механизм: 2 набора, состоящ из журнала поляк-загрузки и датчика обнаружения, етк., с пневматическими компонентами от компании Японии СМК, датчиков обнаружения от компании СУНСИ или ОМРОН, и остатков конструировали и произвели компанией зеченг.
двух позиционный линейный питаясь манипулятор 3,2: 8 наборов, составленных прибора линейного движения, вверх и вниз механизма движения, прибора всасывания вакуума, деионизируя вентилятора, датчика обнаружения, етк., пневматических компонентов используя японские продукты СМК, датчиков обнаружения используя продукты СУНСИ или ОМРОН, остатков дизайном компании зеченг и продукции.
3,6. Автоматическая веся аппаратура: 2 набора с электронной веся точностью 0.01г и точностью обнаружения 0.1г.
приемное устройство 3,7 материалов: 8 наборов, которые хранят соответствуя вес поляков соответственно, составлены журнала материального хранения, пневматических материальных нажимая механизма и датчика обнаружения, етк. пневматические компоненты продукты компании Японии СМК, датчик обнаружения продукты компании СУНСИ или ОМРОН, и остатки конструированы и произведены зешенгкомпаны.
линия 3,8 ленточных транспортеров: 1 установленное, состоящ из мотора, редуктора, преобразователя частоты, конвейерной ленты, механизма напряжения, алюминиевого профиля, етк., мотора, редуктора принимает продукты компании Японии восточной, конвейерная лента принимает продукты компании хабасит Швейцарии, остатки конструированы и изготовлены компанией зеченг.
электрическая система управления 3,9: электрическая система управления: 1 установленное, включая ПЛК, экран касания, электрический шкаф контроля и электрические детали низшего напряжения, етк., ПЛК, етк., принять продукты омрон Японии, экран касания принимает тонтай куньлун.
4. надежность системы
4,1 конструируя схему, надежность системы главным образом рассмотрена: сигнал тревоги противоинтерференционных, системы, предохранение от обеспечения безопасности и системы цепное, етк.;
4,2 насколько возможно, отборные надежные компоненты: СМК для пневматических компонентов, яманьше для мотора, ОМРОН для датчика, ОМРОН или Мицубиси для ПЛК;
4,3 строгие процедуры по дизайна, собрания и отладки для обеспечения системы идеально и надежно;
5. Другие требования
электропитание 5,1: трехфазное 380В, 60Хз, четвертая земля участка;
5,2 обжатый воздух: 0.5мпа, ± 10% зыбкости воздушного давления.
5,3 общих размера оборудования: 3000*1000*1800 (длина * ширина * высота)
Обязательство сотрудничества
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии связанных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия б ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после оборудования проходит период гарантии, если проблема, то 2 партии связывайте и общайтесь с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. Ж
(3) во время периода гарантии обусловленного в контракте и техническом согласовании подписанных 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
