Простая автоматическая голубая лакировочная машина фильма с мотором сервопривода Панасоник

Простая автоматическая голубая лакировочная машина фильма с мотором сервопривода Панасоник

1. Основная функция этой системы: наклейте наружный конверт квалифицированной батареи

2. Эта система включает: 1 набор системы батареи питаясь, 1 набор системы ленты питаясь, 1 набор слипчивой системы покрытия, 1 набор прикрывать механизм оборачиваемости.

3. Система зарядки аккумулятора:

Эта система включает: 1 набор механизма нажима оборачиваемости электрической клетки, 1 ленточного транспортера, 1 набора механизма чертежа батареи, 1 набора батареи нажимая механизм

3,1 поворачивая и нажимая механизм электрической клетки: она главным образом включает 1 поворачивая цилиндр, 1 поворачивая приспособление, 1 отжимая цилиндр и 1 нажимая цилиндр.

конвейерная лента 3,2: она главным образом включает 1 степпер мотор, 1 пояс и 1 датчик на месте;

механизм чертежа 3,3 батарей: он главным образом включает 1 степпер мотор, 1 модуль сервопривода и 1 плиту чертежа.

механизм толкателя 3,4 батарей: он главным образом включает 1 шагая мотор, 1 модуль сервопривода, 1 плиту толкателя и 1 располагая плиту.

4. Технические требования

4,1 материал приспособления сальто будут ПОМ, и они не позволены поцарапать поверхность батареи;

4,2 качество располагая плиты будут ПОМ, и они не позволены поцарапать или нести поверхность батареи;

4,3 качество нажим-плиты и вытягивать-плиты будут ПОМ, и они не позволены поцарапать или нести поверхность батареи;

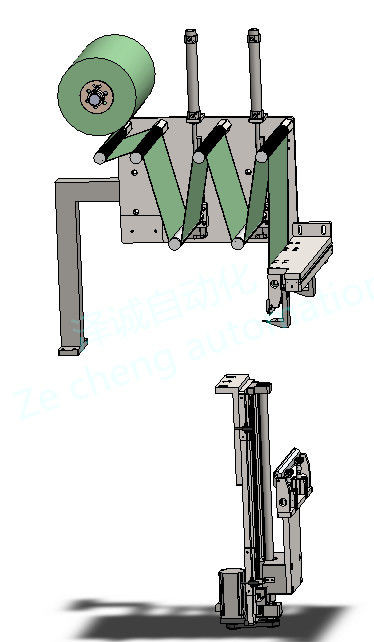

5. Свяжите питаясь систему тесьмой:

Система включает 1 набор механизма разматывать, 2 набора напрягая механизма, 4 набора механизма сверх-завальцовки, 1 набор ундерклампинг и вытягивать механизм, и 1 набор оверклампинг и режущего механизма.

напрягая механизм 5,1: он главным образом включает 2 цилиндра, 2 линейных рельса скольжения и 1 ролик напряжения

верхний зажимая режущий механизм 5,2: 2 верхних цилиндра губы тисков, 1 набор зажимая блока, 1 цилиндра резца, 1 резца;

более низкий зажимая 5,3 и вытягивая механизм: он главным образом включает 2 более низких цилиндра губы тисков, 1 набор зажимая блоков, 1 мотор сервопривода, 1 винт руководства, 2 рельса скольжения и 1 одновременного пояс

5,4 технического требования:

5,1 поверхность сверх-крена будут обработаны с савтоотх, и резиновый пояс не будет придерживаться крена

прилипатель 5,2 не позволен на поверхности зажимая блока

5,3 СКД11 необходимо для материала резца, и срок службы 300 000 > времена

5,4 опрокинутая слипчивая точность ±0.1мм

5,5 отжимать батареи и располагая блок сделаны полиуретана, поэтому он не позволен поцарапать батарею;

5,6 материал направляющей планки под батареей ПОМ, и они не позволены поцарапать батарею;

5,7 отступление точности вставлять фильма ≤0.5мм. Никакие морщинки и никакие очевидные пузыри на фильме вставляя батарею не отделывают поверхность. Диаметр одиночного пузыря < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

5,8 поверхность совершенно покрыты, и алюминиевая раковина нельзя подвергнуть действию;

5,9 лента 3-5мм более высокое чем сварка, и часть более высоко чем необходима, что наклеена сварка на верхней крышке, и не позволена никакая утечка сварки

выход 5,10: ≥99%;

6. Список конфигурации
