Клетка производственной линии литий-ионного аккумулятора экрана касания электрическая связывая машину
1. Батарея связывая машину
Прибор конструирован для процесса клейкой ленты после слоения электрической клетки, которая соответствующая для 4 или нескольких электрических клеток, который нужно покрыть с клейкой лентой в то же время после сплющивать электрической клетки.
2. Требования к дизайна
2.1. Батарея связана дважды.
2.2. Никакие пузыри и морщинки после создания программы-оболочки ленты.
2.3. Ошибка положения клейкой ленты: ±1mm;
место замотки 2,4 лент: общее бортовое перекрытие ядра катушки ≥5mm.
2.5. Соответствующий для размера клетки: клетка: 170mm длинное, 100mm широкое, 10mm толщиной; Лента: 50m длинное, 30mm широкое, внутренний диаметр 76mm, наружный диаметр 150mm, толщина 0.05mm.
2.5.1. Главные компоненты оборудования
| Серийный номер | Состав системы |
Thesystem конфигурация |
Бренд или обработка |
Номер |
| 1 | Компоненты шкафа | 1 установило | ||
| Сваренная каркасная конструкция | Лак которое печет | 1 | ||
| Базовая платина | Phosphating чернить стальных частей | 1 | ||
| 2 | Вставьте резиновый компонент | 1 установило | ||
| Мотор | R контроля | 8 | ||
| цилиндр | SMC | 2 | ||
| Линейный проводник | серебр | 1 | ||
| рычаг | Phosphating чернить стальных частей | 1 | ||
| Служить фланцем линейный подшипник | 2 | |||
| 3 | Система управления | 1 установило | ||
| PLC | omron | 1 | ||
| Экран касания | Государство Kunlun | 1 |
2.5.2. Параметры оборудования технические
|
Спецификации проект |
ZBCA05A-00 | |
| Технические параметры | Эффективность (PPM) | 5 |
| Обжатая пневматическая система | Источник воздуха обеспеченный партией a | |
| Полная сила (kw) | 3 | |
| Нормальная работая сила (kw) | 2 | |

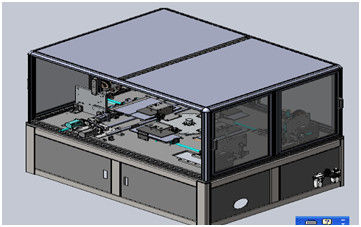

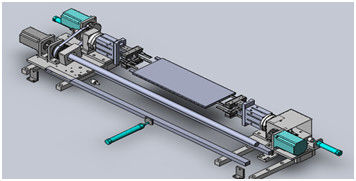

2.5.3. Профиль view2.5.4 прибора. Описание основных частей оборудования
описание процесса 2.5.4.1: будет представлены, что офису ленты связала тесьмой работа как показано в диаграмме ниже, после того как искусственный сплющит батареи в 4 магнитофона ручки станции на пустом положении 1, каждое в батареи, батареи нажима цилиндра расположенные на обеих сторонах, после того как штабелированный 6 батарей, колесо для того чтобы повернуть 90°, батареи в середине положения ленты ручки, живя с обеих сторон зажимая батарей пальцев, на батареях, установила роторным углом вращая машины, ленты завладевая на батареях, после того как нож для разрезания для того чтобы отрезать ленту, угол вращения мотора, ролик давления на батареях закончит слипчивое соединение на батареях. Поверните turntable 90° к клейкой ленте создавая программу-оболочку станция на дне, и после этого двиньте вперед левый и правый упаковывая механизм. Вставьте клейкую ленту на дне клетки, и двиньте верхние и более низкие механизмы для того чтобы вставить верхние и более низкие ленты. Turntable поворачивает 90°.
2.5.4.2. Батарея располагая зажимающ механизм: когда turntable поворачивает 90°, толкатель клапана батареи зажимая механизм входит в карту плиты тяги
В пазе, каждый раз батарея положена внутри, цилиндр вытягивает бортовую плиту для того чтобы сделать некоторое положение, когда батарея положена внутри, цилиндр нажимает плиту стороны к обязанности
Выравнивание ядра.
2.5.4.3. Механизм клейкой ленты в середине: зажмите электрическую клетку путем зажимать цилиндр пальца, лента прикреплена в электрическую клетку, и мотор вращан.
Создайте программу-оболочку резиновый пояс вокруг электрической клетки, резец резинового пояса режет с резинового пояса, мотор поворачивает установленный угол снова, и верхний крен прессы вставляет кабель для того чтобы крепить на клею электрическое cell.2.5.4.4. Система управления: машина оборудована с независимой электрической доской, переключателем утечки, электропитанием стабильности dc и другими компонентами цепи силы, PLC контроля, реле, механизмом управления мотора, etc. и внешним соединением, используя соединители и терминальную таблицу. PLC ИСПОЛЬЗУЕТ OMRON. Потолок силового кабеля частично пефорирован. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. En
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
