Машина автоматической раковины фидера клетки батареи питаясь легкий доступ к материалам
1. Краткое введение машины батареи питаясь
Прибор соответствующий для автоматический питаться раковины обнаженной клетки батареи. Перед входом раковины, определены и рассужены положительные и отрицательные электроды, и раковина батареи и клетка батареи dedusting соответственно, для того чтобы улучшить чистоту раковины батареи, осуществляют автоматизацию клетки батареи входя в раковину, уменьшают распределение персонала, и улучшают эффективность продукции и безопасность батареи.
2. Требования к дизайна
2.1. Уровень Expected питаясь питаться обнаженного → клетки автоматический удаления пыли → вращения положительного и отрицательного электрода опознавания → обратного → манипулятора питаясь удаления пыли → электрической клетки алюминиевого удаления пыли → раковины в питаться → раковины автоматический в питаться → раковины автоматический.
2.2. Плиты плексигласа герметизируя будут установлены вокруг оборудования для предотвращения пыли и различных объектов от входа, и включеный-выключеная установка будет установлена на материал принимая положение
Легкий доступ к материалам; Каждая из частей механизма движения будет оборудована с защитным чехлом и будет прикреплена с предупредительными знаками безопасности защитить безопасность операторов.
2.3. Электрический шкаф контроля помещен в нижней части оборудования, и дверь шкафа установлена с кнопкой блокировки.
2.4. Пневматические компоненты будут установлены аккуратно, и трубы воздуховода/выхода других цветов будут использованы для того чтобы облегчить обслуживание оборудования; Трасса трубы
Двигающая часть трубопровода принимает буксируя цепную структуру. 2,5. Главные компоненты оборудования
| Серийный номер | Состав системы |
Система |
конфигурация |
бренд |
| 1 | Компоненты шкафа | 1 установило | ||
| Сваренная каркасная конструкция | Лак которое печет | 1 | ||
| 1 | ||||
| 2 | Питаясь система | Базовая платина | Phosphating чернить стальных частей | 1 установило |
| 8 | ||||
| 2 | ||||
| 3 | Положительная и отрицательная система обнаружения | Питаясь механизм | Phosphating чернить стальных частей | 1 установило |
| 1 | ||||
| цилиндр | SMC | 1 | ||
| 4 | Система вращения клетки | 1 установило | ||
| 1 | ||||
| Положительный и отрицательный механизм обнаружения электрода | SMC | 1 | ||
| 5 | Система удаления пыли клетки | 1 установило | ||
| цилиндр | SMC | 1 | ||
| 1 | ||||
| 6 | Система стальной раковины питаясь | 1 установило | ||
| Механизм вращения клетки | Phosphating чернить стальных частей | 1 | ||
| 1 | ||||
| 7 | Система удаления пыли стальной раковины | цилиндр | 1 установило | |
| 1 | ||||
| 8 | Система автоматической раковины питаясь | 1 установило | ||
| Механизм удаления пыли клетки | 1 | |||
| R контроля | 1 | |||
| 9 | Автоматическая прикрывая система | Пылесос | 1 установило | |
| 1 | ||||
| Мотор | R контроля | 1 | ||
| 10 | Система управления | 1 установило | ||
| PLC | omron | 1 | ||
| Экран касания | Государство Kunlun | 1 |
2.6. Параметры оборудования технические
| specificationsproject | ZBCA06A-00 | |
| Технические параметры | Эффективность (PPM) | 6 (согласно времени горячий отжимать и холодный отжимать) |
| Обжатая пневматическая система | Источник воздуха обеспеченный партией a | |
| Полная сила (kw) | 7 | |
| Нормальная работая сила (kw) | 5 | |

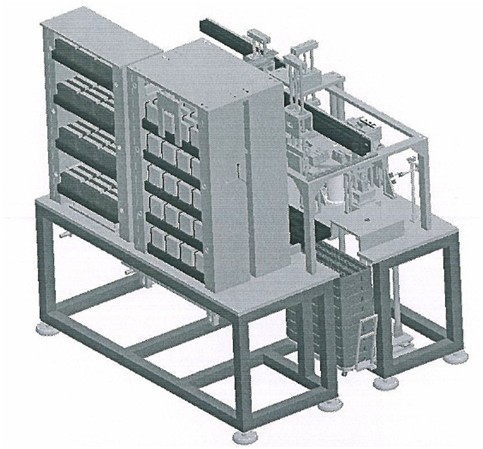

2.7. Deviceoutlineview
2.8. Описание основных частей оборудования:
2.8.1. Питаясь механизм обнаженной клетки: она составлена питаясь манипулятора, датчика обнаружения и располагая прибора.
2.8.2. Положительный и отрицательный механизм обнаружения электрода: он составлен располагая прибора, датчика обнаружения, etc.
2.8.3. Вращая механизм электрической клетки: она составлена вращая прибора, располагая прибора, etc.
2.8.4. Механизм удаления пыли батареи: он составлен прибора удаления располагая прибора и пыли батареи.
питаясь механизм 2.8.5 алюминиевой раковины: она составлена располагая прибора и питаясь манипулятора.
2.8.6. Алюминиевый механизм удаления пыли раковины: он составлен прибора удаления располагая прибора и пыли алюминиевой раковины.
2.8.7. Механизм автоматической раковины питаясь: он составлен располагая прибора, прибора автоматической раковины питаясь и датчика обнаружения.
2.8.8. Автоматический прикрывая механизм: он составлен прикрывая манипулятора и датчика обнаружения.
2.8.9. Система управления: машина оборудована с независимой электрической доской, переключателем утечки, электропитанием стабильности dc и другими компонентами цепи силы, PLC контроля, реле, механизмом управления мотора, etc. и внешним соединением, используя соединители и терминальную таблицу. PLC ИСПОЛЬЗУЕТ OMRON. Потолок силового кабеля частично пефорирован. Кабели и воздуховоды между другим оборудованием связаны проволокой и пущены по трубам ниже.
1. Новое обещание оборудования
Наша компания гарантирует что товары снабженные клиенты совершенно новое, полное и неиспользованное оборудование.
2. Обязательство конфиденциальности
Наша компания обещает что без написанного разрешения любой партии, чертежей другой партии родственных, технической информации, секретов данным по дела и другой отрасли и технических секретов быть протекаено к третьим сторонам в любом случае.
3. Обязательство послепродажного обслуживания
(1) 2 месяца от даты пересылки оборудования, партия b ответственна за не-человеческие недостатки в своевременной и свободной гарантии не позднее один год (когда оборудование небезупречно, штат послепродажного обслуживания ответит в течение 2 часов после получать уведомление. Согласно ситуации, персонал должен быть на месте в течение 48 часов. Отсутствие позже чем 60 часов, обеспечить непрерывность продукции покупателем;
(2) после того как оборудование проходило период гарантии, если проблема, то 2 партии связывают и общаются с ей. При необходимости, персонал после-продаж будет отправлен для того чтобы отремонтировать его, и только цена будет поручена. En
(3) во время периода гарантии обусловил в контракте и техническое согласование подписанное 2 партиями, компания обеспечит гарантию для качественных проблем которые не причинены человеческим повреждением во время нормальной пользы наших продуктов.
