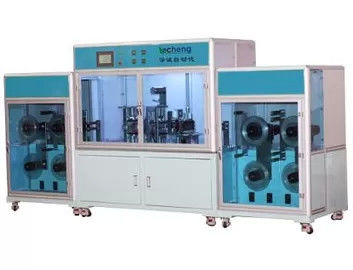

Ухо поляка сборочного конвейера литий-ионного аккумулятора большой емкости формируя машину
Оборудование можно использовать для формировать уха батареи гибкой упаковки приполюсного, главным образом включая следующие процессы:
Подогрев разматывать - dedusting - - резина (верхушка и понизить 2 слоя) - горячее вырезывание горячий отжимать отжимать - резиновое вырезывание - вторичное - управляющ - - (вырезывание плиты) - замотка - (продукты плиты в коробку собрания).
Характеристики продукта:
1,1 машина управляются путем шагая мотор и проконтролированы взаимодействием человека и машны. Для этого легко работать и только нужен один человек.
1,2 высокая эффективность, максимальная добыча 10-15 (2mm) миллионов частей;
1,3 применимым к широкому диапазону продуктов, различной длине регулируемой, регулировке ширины только нужно заменить плиту ролика и питаться проводника.
1,4 прибор полно - функциональный, применимый покрыть тип ухо поляка, тип ухо диска поляка, фильм ЛЮБИМЦА можно создать программу-оболочку, закрытый с бумагой изоляции.
2. Спецификации входящих материалов
| W | H | Внутренний диаметр материала катушки входящего | Вне диаметра материала катушки входящего | |
| Блоки: mm | ||||
| Приполюсные уши (алюминиевая лента, лента никеля) | 1.5-30 | 0.05-0.2 | 100 | Макс: 400 |
| Очень клей уха | 3-10 | 0.03-0.12 | 3" (76) | Макс: 300 |
3. Технические параметры
|
Спецификации машины проект |
параметр | примечание | |
| 1 | Вся строка ширины уха поляка | 100-130 mm |
Согласно ширине никеля лазера клиента
|
| 2 | Ширина пояса | 3-6mm | |
| 3 | Количество ручки слипчивое | Статья 10 до 30 | В зависимости от ширины приполюсного уха |
| 4 | емкость | 10-150000 (2 mm) |
Согласно ширине и времени горячий отжимать (20 часов)
|
| 5 | Плита режа точность | Меньше чем 0,5 mm | |
| 6 | Вырезывание и точность | Меньше чем 0,3 mm | |
| 7 | Точность совпадения ленты | Меньше чем 0,1 mm | |
| 8 | Получать путь | Отрежьте или вьюрок | |
| 9 | Горяч-отжимать температуру | 20-200 ℃ регулируемо | |
| 10 | Точность контроля температуры | +/- 1 ℃ | |
| 11 | Размер оборудования (mm) | 3500*1200*1700 | |
| 12 | Сила оборудования | 4KW | |
| 13 | Ширина фильма ЛЮБИМЦА | 100-130mm | опционный |
| 14 | Закрывая бумага | 4-10mm | опционный |
4. Структурные функции
Оборудование включает следующие системы:
система разматывать 4,1: мотор ac вращает, и вьюрок управляет питаясь плитой для того чтобы вращать в обратном для поддержания напряжения катушки. система ролика 4,2 переходов: примите подшипник низко-трением точности, трудный окисленный ролик перехода алюминиевого сплава, ролик перехода перед первый горячий отжимать принимает латунный материал, заменяет ролик перехода согласно различным спецификациям алюминиевого пояса и пояса никеля.
основная жара 4,3 отжимая систему: регулятор температуры точности omron использован для того чтобы контролировать температуру нагревая плиты, и цилиндр управляет верхними и более низкими отжимая плитами для того чтобы нагреть вверх приполюсный клей уха.
система волочения 4,4 поляков слипчивая питаясь: управленный мотором точности шагая, питаться волочения поляка слипчивый управляется винтом шарика.
вторичная термальная отжимая система 4,5: регулятор температуры точности omron использован для того чтобы контролировать температуру нагревая плиты, и цилиндр управляет верхними и более низкими отжимая плитами для того чтобы нагреть вверх приполюсный клей уха.
управляющее устройство 4,6: управленный мотором точности шагая, резиновый крен вращает для того чтобы управлять длиной уха поляка после термального выпуска облигаций.
режа система 4,7: длинной с фиксированн режа цилиндр управляет ножом для разрезания для того чтобы отрезать ухо поляка, и нож для разрезания имеет длинную жизнь. Repeatable молоть.
режа система 4,8: роторное лезвие использовано для того чтобы отрезать клей уха поляка, и ролик управляет ухом поляка вперед.
система загрузки 4,8: мотор ac вращает, и вьюрок алюминиевого сплава питаясь управляет питаясь плитой для того чтобы вращать в обратном для поддержания напряжения катушки.
система 4,9 кадров: квадратная сваривая краска структуры, твердых и надежных, поверхностных печь, цвет подгонянный согласно потребностям клиента. Субстрат сделан из стальной пластины 25mm толстой и своя поверхность гальванизировать.
система управления 4,10: управление PLC omron, высокая степень автоматизации.
операционная система 4,112: примите экран касания tongtai kunlun, интерфейс ясна, интуитивна и красива, и данные могут быть набором.
системная конфигурация 4,123:
| Серийный номер | Имя | место происхождения |
| 1 | Регулятор | omron |
| 2 | Расширение I/O | omron |
| 3 | Модуль связи | omron |
| 4 | Экран касания | Пропуск Kunlun ty |
| 5 | Термостат | omron |
| 6 | Модуль преобразования I/F | Кибер Rhett |
| 7 | Пневматические компоненты | 及 CKD CHELIC |
| 8 | Линейный проводник | HIWIN |
| 9 | Винт шарика | HIWIN |
| 10 | Светоэлектрический датчик | SUNX |
| 11 | Stepper мотор | R контроля |
| 12 | Трехфазный мотор |
5. Окружающая среда пользы продукта
Обжатый воздух: 0,4 | 0.6mpa (4-6kgf/cm2), расход потока каждой части обжатого воздуха 10L/min, норма использования 50%
Температура окружающей среды: 20 | 35℃
Относительная влажность: 5 | 55% HR
Источник питания: AC220V, однофазное; Качание напряжения чем ±10%; Электропитание: 3KVA
1. Новое обещание оборудования
Наша компания гарантирует что все компоненты оборудования находятся в совершенно новом состоянии, никакие использовала компоненты.
2. Конфиденциальное обязательство.
Наша компания обещает что без написанного разрешения, вся техническая информация и данные по дела клиента не будут утечкой к любым третьим сторонам.
3. Обязательство послепродажного обслуживания
Наша компания обеспечивает одну гарантию года для того чтобы начать от даты проверки соответствия условиям места, расходы на техническое обслуживание изъяты во время периода гарантии, нося частей оборудования и части поврежденные неправильными пользой или силой majeure исключены из гарантии. Если оборудование произошло ремонт дисфункции и потребности продавцом после терянное силу гарантии, то цена обсуженная обеими сторонами.
